Une petite éolienne ne se branche pas directement sur une prise ou sur le tableau électrique. Entre les pales et les appareils de la maison, il faut gérer une production variable, convertir le courant, stocker éventuellement l’énergie et protéger chaque partie de l’installation. Je présente ici le schéma électrique d’une éolienne domestique, les variantes selon l’usage, le dimensionnement pratique et les précautions indispensables en France.
Le bon schéma dépend surtout de votre mode de consommation
- Chaîne de base : génératrice, redresseur, régulateur éolien, batterie et onduleur.
- Site isolé : la batterie absorbe les variations et l’onduleur fournit le 230 V.
- Raccordement réseau : un onduleur certifié avec protection anti-îlotage est indispensable.
- Sécurité : prévoir coupure, fusibles, mise à la terre, protection contre les surtensions et résistance de délestage.
- Vent réel : sous environ 5,5 m/s de moyenne annuelle, le projet devient souvent difficile à rentabiliser.
Le schéma électrique d’une petite éolienne se lit comme une chaîne
Dans la plupart des installations, la génératrice produit un courant dont la tension et la fréquence varient avec la vitesse du vent. Une petite machine à axe horizontal fournit souvent du courant alternatif triphasé, mais certains modèles intègrent déjà un redresseur et sortent directement en courant continu. La notice du fabricant reste donc le point de départ, avant toute décision de câblage.Éolienne
↓
Interrupteur de coupure et protection
↓
Redresseur triphasé, si nécessaire
↓
Régulateur de charge éolien
↓
Batterie 12, 24 ou 48 V
↓
Onduleur pur sinus
↓
Tableau des usages en 230 VLe redresseur transforme le courant alternatif en courant continu. Le régulateur contrôle ensuite la charge de la batterie et évite qu’elle ne reçoive une tension excessive. Sa particularité par rapport à un régulateur solaire est de pouvoir envoyer l’énergie excédentaire vers une résistance de délestage, aussi appelée charge de diversion.
Cette résistance n’est pas un accessoire décoratif. Quand la batterie est pleine ou que la charge est coupée, l’éolienne continue de tourner. Le délestage consomme alors le surplus et contribue à freiner la machine. Sans ce dispositif, une petite éolienne peut prendre trop de vitesse et endommager sa génératrice, son régulateur ou ses pales.
Le rôle de chaque élément
- Génératrice : elle transforme la rotation du rotor en électricité.
- Redresseur : il convertit le courant alternatif en courant continu lorsque la machine ne le fait pas elle-même.
- Régulateur éolien : il gère la batterie, le freinage et le délestage.
- Batterie : elle stocke l’énergie produite pendant les rafales ou les périodes où la maison consomme peu.
- Onduleur : il transforme le courant continu en courant alternatif 230 V utilisable par les appareils.
- Protections : elles isolent les circuits en cas de court-circuit, de surtension ou de défaut d’isolement.
Je déconseille de remplacer le régulateur éolien par un simple régulateur MPPT photovoltaïque, sauf si le fabricant confirme explicitement la compatibilité. Un panneau solaire peut être déconnecté sans conséquence mécanique. Une éolienne, elle, doit toujours avoir une solution pour évacuer ou limiter l’énergie produite.
Trois architectures selon l’usage de l’électricité
Le même rotor peut alimenter une cabane autonome, une maison raccordée au réseau ou une installation hybride. Le schéma électrique change alors sensiblement. Avant de choisir les composants, je définis toujours l’objectif principal, car vouloir alimenter toute une maison avec une petite éolienne conduit souvent à un système trop coûteux et mal dimensionné.
| Configuration | Chaîne principale | Usage adapté | Point de vigilance |
|---|---|---|---|

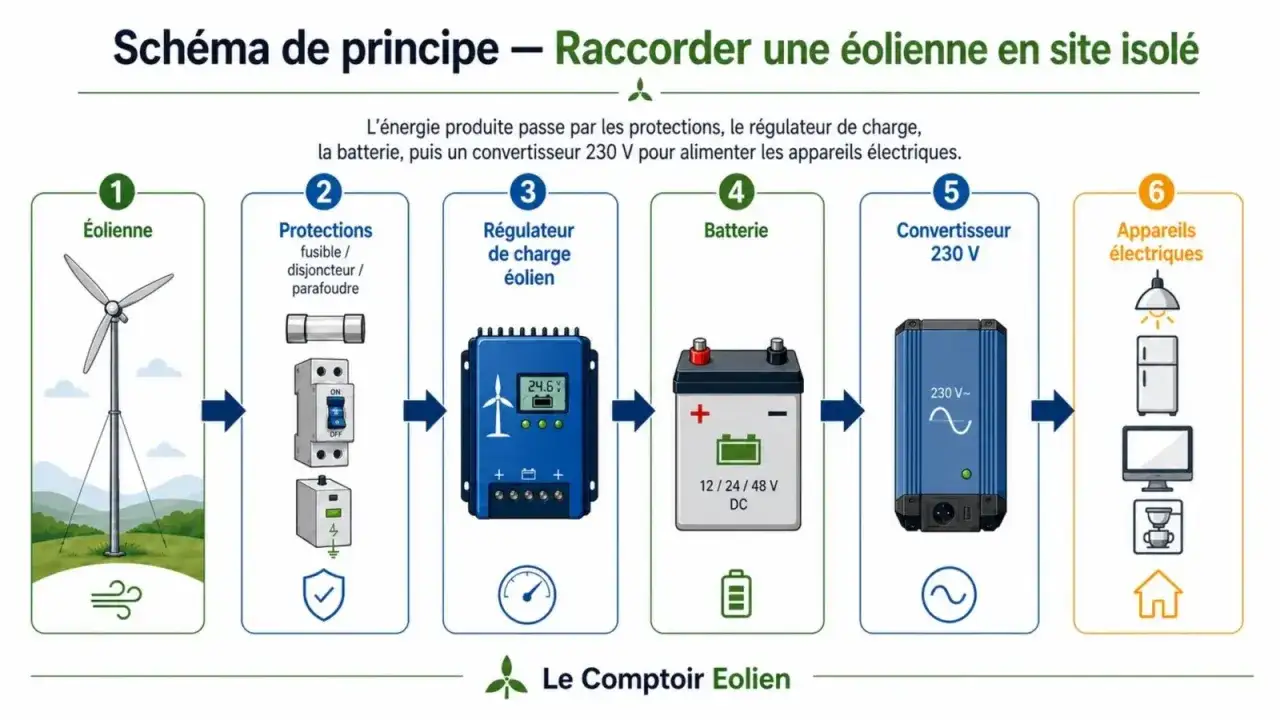

| Site isolé | Éolienne → régulateur → batterie → onduleur | Cabane, atelier, refuge ou logement non raccordé | Prévoir une capacité de stockage et une source de secours |

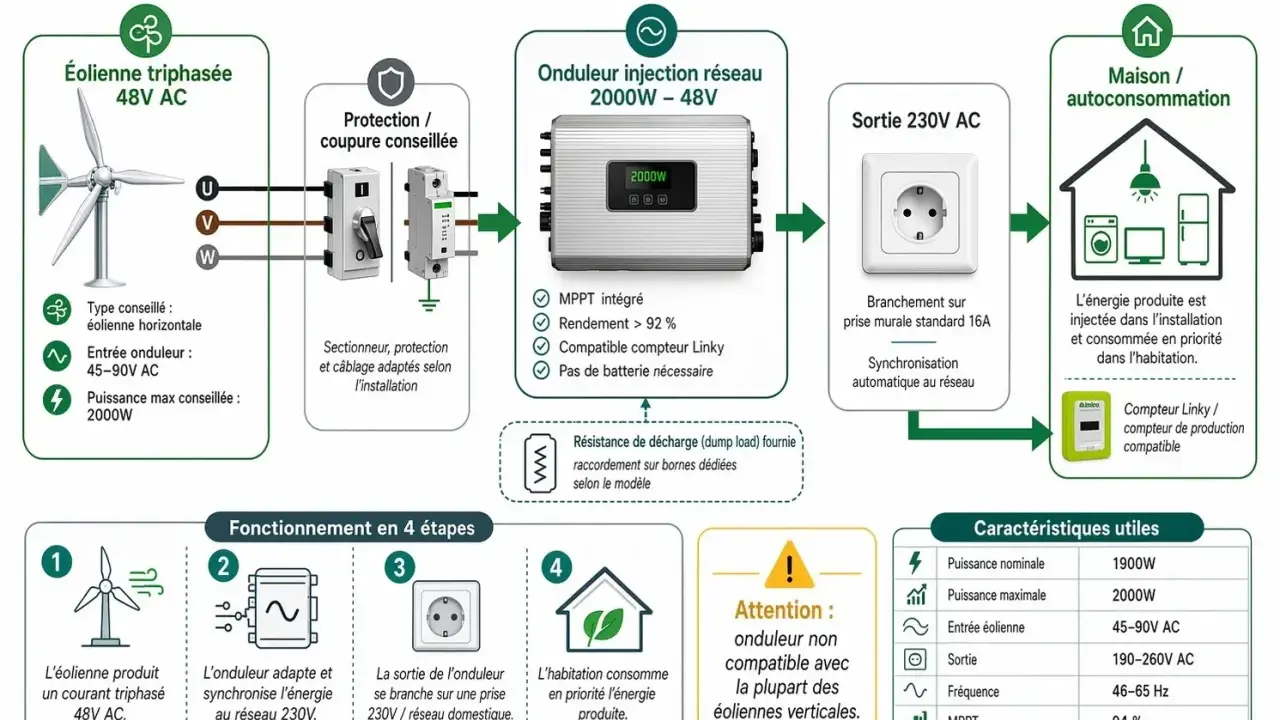

| Autoconsommation raccordée | Éolienne → contrôleur → onduleur réseau → tableau | Réduire les achats d’électricité sur place | Onduleur certifié et découplage automatique du réseau |
| Système hybride | Éolienne + solaire → régulation commune → batterie → onduleur | Production plus régulière sur l’année | Compatibilité entre tensions, régulateurs et batteries |
Le montage avec batteries
Dans un site isolé, la batterie est le tampon entre la production et la consommation. Un banc de 24 V convient à de petites puissances, tandis que le 48 V devient plus intéressant dès que l’onduleur dépasse environ 2 à 3 kW, car le courant circulant dans les câbles diminue.
Ce montage permet de faire fonctionner un éclairage, une pompe, un réfrigérateur ou des outils, mais il ne transforme pas une petite éolienne en centrale domestique. Le chauffage électrique, le chauffe-eau et la recharge d’une voiture demandent des puissances et des volumes de stockage bien supérieurs.
Le raccordement au réseau
Une installation raccordée au réseau utilise un onduleur réseau prévu pour l’éolien. Il synchronise la tension et la fréquence avec le réseau public et arrête automatiquement la production en cas de coupure. Cette fonction anti-îlotage protège les techniciens qui interviennent sur une ligne supposée hors tension.
Une batterie peut être ajoutée, mais elle ne remplace pas les protections ni les démarches de raccordement. Enedis distingue la production consommée sur place, l’injection éventuelle du surplus et les conditions de mise en service. Le matériel doit donc être choisi avec le schéma de raccordement final en tête.
Les protections qui rendent le montage sûr
Une éolienne combine une machine en mouvement, des câbles exposés aux intempéries et une production électrique qui ne s’arrête pas toujours quand on ouvre un interrupteur. La sécurité doit être pensée sur les parties courant continu, courant alternatif et mécanique.
Les coupures indispensables
- Un sectionneur entre l’éolienne et le régulateur.
- Un dispositif de coupure entre le régulateur et la batterie.
- Un fusible ou disjoncteur continu placé au plus près de la batterie.
- Un sectionneur alternatif entre l’onduleur et le tableau.
- Une coupure spécifique de la résistance de délestage pour la maintenance.
Le fusible de batterie doit être dimensionné sur le courant maximal de l’onduleur et sur la capacité de court-circuit de la batterie. À titre d’exemple, un onduleur de 3 000 W sous 24 V peut demander plus de 125 A en continu, sans compter les pointes de démarrage. Le choix du câble, de la cosse et du porte-fusible devient alors aussi important que celui de l’onduleur.
Terre, surtensions et foudre
Le mât métallique, la carcasse de la génératrice et les coffrets doivent être reliés à une prise de terre conçue pour l’installation. Une protection contre les surtensions peut être nécessaire sur les lignes qui descendent du mât, surtout dans une zone exposée à la foudre ou lorsque le câble parcourt une longue distance.
Je sépare autant que possible les câbles de puissance des câbles de mesure et de communication. Je protège aussi les passages enterrés dans une gaine adaptée, avec un repérage durable des conducteurs. Un câblage propre simplifie les contrôles et évite les recherches fastidieuses plusieurs années plus tard.
Le freinage ne doit pas dépendre d’un seul appareil
Le régulateur peut commander le frein électrique ou la résistance de délestage, mais il faut vérifier ce qui se passe en cas de panne du régulateur. Selon le modèle, le fabricant prévoit un court-circuit contrôlé de la génératrice, un frein mécanique, un système d’orientation hors du vent ou une combinaison de ces solutions.
Une simple prise de terre n’est pas un système de freinage. De même, couper la batterie alors que le rotor tourne peut être dangereux si aucune charge de diversion n’est prévue. C’est l’une des erreurs les plus fréquentes dans les montages réalisés à partir de schémas génériques trouvés en ligne.
Comment dimensionner câbles, batteries et onduleur
Le dimensionnement commence par les usages, pas par la puissance annoncée sur l’étiquette de l’éolienne. Une machine de 1 kW ne fournit pas 1 kW en permanence. Sa production dépend de la courbe de puissance, de la vitesse du vent, des turbulences, de la hauteur du mât et des pertes dans l’électronique.
Calculer le courant côté continu
La formule de base est simple : courant = puissance ÷ tension. Pour 1 000 W, cela représente environ 83 A sous 12 V, 42 A sous 24 V et 21 A sous 48 V, avant les pertes. C’est pourquoi une tension plus élevée limite la section et la longueur des câbles nécessaires.
Sur une longue liaison entre le mât et le local technique, je vérifie la chute de tension et j’essaie de rester autour de 3 % ou moins sur les circuits sensibles. La section finale dépend de la longueur aller-retour, du courant admissible, du mode de pose et de la température. Un tableau de conversion trouvé sur internet ne remplace pas ce calcul.
Choisir la batterie
Pour estimer la capacité, on peut partir de la consommation quotidienne et du nombre de jours d’autonomie souhaités. Une maison qui consomme 4 kWh par jour et vise deux jours d’autonomie aura besoin d’environ 8 kWh utiles, auxquels il faut ajouter les pertes et la profondeur de décharge autorisée par la technologie de batterie.
Les batteries lithium-fer-phosphate offrent généralement une profondeur de décharge supérieure et une durée de vie intéressante, mais leur prix d’achat est plus élevé. Les batteries au plomb restent adaptées à certains usages simples, à condition d’être ventilées, correctement chargées et de ne pas être déchargées trop profondément.
Ne pas surdimensionner l’onduleur
Un onduleur de 5 kW ne rend pas une éolienne de 1 kW capable d’alimenter 5 kW. Il doit être choisi selon la puissance réellement disponible, les pointes de démarrage des moteurs et la tension du banc de batteries. Pour une installation autonome, un modèle pur sinus protège mieux les moteurs, les alimentations électroniques et les appareils sensibles.
Pour une petite installation complète, le budget varie fortement selon le mât, les fondations, la batterie et la distance jusqu’au tableau. Un projet de 3 kW peut facilement atteindre 10 000 à 25 000 € avec la pose, tandis que le raccordement au réseau peut ajouter environ 1 000 à 3 000 €. Une visite d’entretien annuelle de 200 à 400 € est aussi un ordre de grandeur raisonnable à intégrer dans le calcul.
Installer en France sans négliger le terrain ni les démarches
Le meilleur schéma électrique ne compensera jamais un mauvais emplacement. L’ADEME rappelle que le petit éolien demande des vents réguliers et déconseille généralement un projet lorsque la moyenne annuelle reste sous environ 5,5 m/s. En zone urbaine, les turbulences produites par les maisons, les arbres et les toitures réduisent souvent beaucoup la production réelle.
Je préfère une mesure du vent sur plusieurs mois, ou au minimum une étude sérieuse du site, aux promesses basées sur la seule puissance nominale. Une éolienne verticale installée sur un toit peut sembler discrète, mais elle subit souvent des vibrations, des turbulences et un vent trop faible pour produire régulièrement.
Les principales règles d’urbanisme
En règle générale, une éolienne dont la hauteur totale reste inférieure à 12 mètres ne demande pas de permis de construire, mais les règles locales et les secteurs protégés peuvent imposer une déclaration préalable. Au-delà de 12 mètres, le projet relève d’un régime plus contraignant. Service-Public.fr recommande de vérifier la situation auprès de la mairie avant de commander le matériel.
Pour une installation raccordée, il faut également préparer le dossier technique destiné au gestionnaire de réseau, choisir un onduleur conforme et prévoir l’attestation de conformité électrique demandée lors de la mise en service. Le raccordement, l’injection du surplus et l’autoconsommation sans injection ne suivent pas exactement les mêmes démarches.
Lire aussi : Radiateur numérique Qarnot - Vraiment pertinent pour votre logement?
Les erreurs qui coûtent cher
- Installer le rotor près d’un toit ou d’un arbre sans analyser les turbulences.
- Choisir une machine selon sa puissance maximale plutôt que selon sa courbe de production.
- Utiliser un régulateur solaire qui ne gère ni freinage ni délestage.
- Placer la batterie loin de l’onduleur avec des câbles sous-dimensionnés.
- Raccorder une sortie d’onduleur à une prise domestique sans dispositif prévu pour cela.
- Oublier l’entretien du mât, des haubans, des roulements et des connexions.
Le raccordement improvisé sur une prise est particulièrement dangereux, car il peut réalimenter une partie du réseau sans coupure ni protection adaptée. Pour une liaison avec le tableau général ou le réseau public, je recommande clairement l’intervention d’un électricien qualifié, même lorsque le reste du projet est préparé soi-même.
Le bon point de départ pour un projet vraiment utile
Avant de dessiner le moindre câble, notez les consommations à alimenter, leur puissance de démarrage et le nombre d’heures d’autonomie souhaité. Faites ensuite vérifier le vent disponible, la structure du mât, les règles d’urbanisme et la compatibilité entre génératrice, régulateur, batterie et onduleur.
À mes yeux, une petite éolienne a surtout du sens sur un terrain ouvert, bien venté, ou dans un site isolé où elle peut compléter des panneaux solaires. Dans une maison raccordée située en zone turbulente, réduire les consommations et améliorer l’isolation produira souvent davantage d’effet qu’un équipement éolien mal placé. Le meilleur schéma est donc celui qui reste simple, protégé, mesurable et adapté au vent réel du terrain.
