Une éolienne paraît simple au premier regard, mais chaque élément joue un rôle précis dans la transformation du vent en électricité. Je vous propose ici un schéma simple d’une éolienne, accompagné d’explications concrètes pour identifier les composants, comprendre le trajet de l’énergie et éviter les erreurs fréquentes dans un dessin scolaire ou un projet domestique.
Le fonctionnement tient en une chaîne d’énergie très lisible
- Le vent met les pales en mouvement.
- Le rotor transmet cette rotation à la nacelle.
- L’alternateur transforme l’énergie mécanique en électricité.
- Le transformateur adapte la tension avant l’utilisation ou l’injection sur le réseau.
- Le mât et les fondations maintiennent l’ensemble en hauteur et en sécurité.
Les éléments à faire apparaître sur un schéma d’éolienne
Pour représenter une éolienne clairement, je commence toujours par ses trois grandes parties visibles le rotor, la nacelle et le mât. Ce découpage suffit pour un dessin très simple, puis on peut ajouter les composants internes si l’objectif est d’expliquer la production d’électricité.
Vent → pales → moyeu et rotor → arbre → alternateur → électricité → transformateur → réseau ou batterie
Le rotor capte l’énergie du vent
Le rotor regroupe les pales et le moyeu central. Quand le vent exerce une force sur les pales, celles-ci tournent autour d’un axe. Leur forme n’est pas choisie au hasard, car elle utilise un effet aérodynamique proche de celui qui permet à une aile d’avion de produire une force.
Dans un schéma destiné à un enfant ou à un débutant, trois pales suffisent pour représenter le rotor. Il faut surtout dessiner les flèches du vent dans la bonne direction et montrer que le mouvement commence à l’avant de la machine.

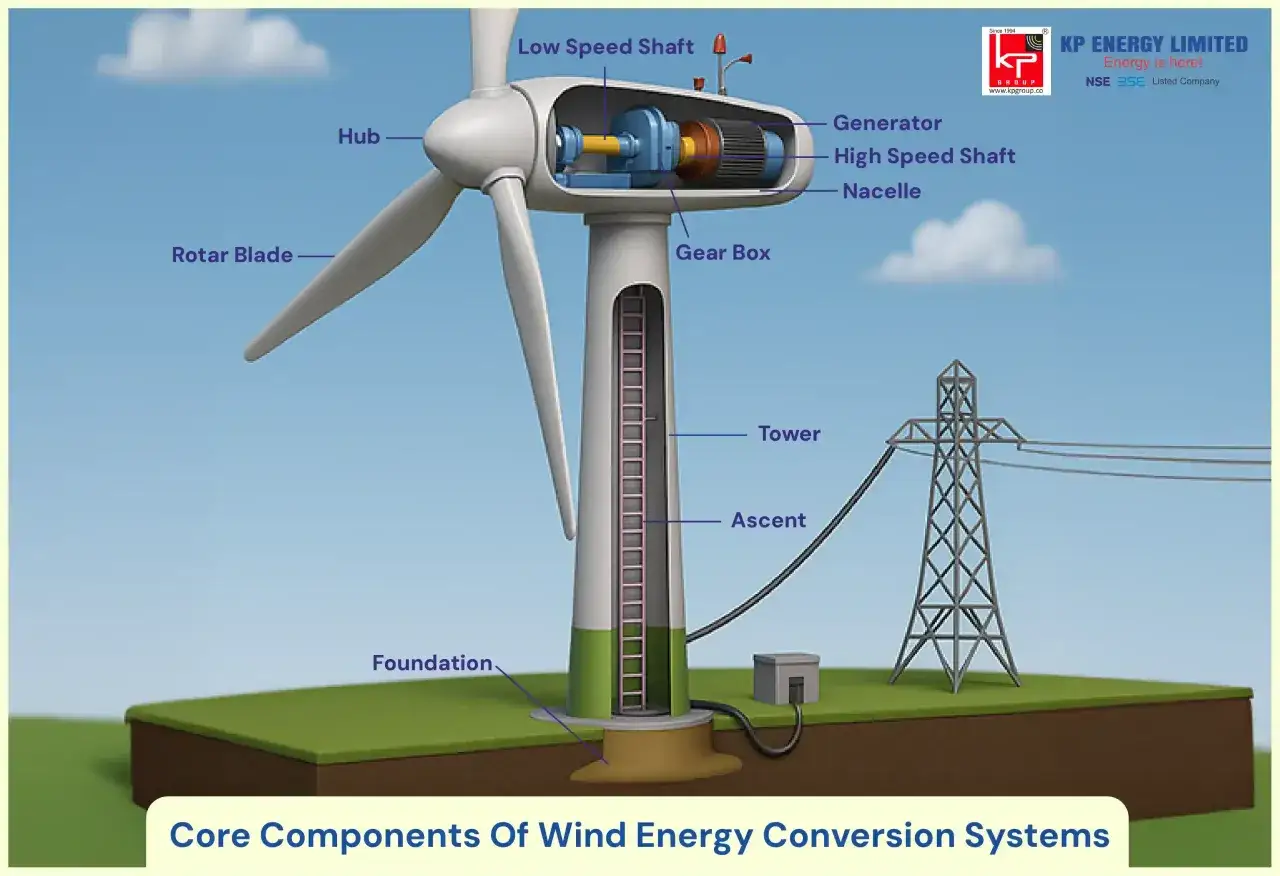

La nacelle abrite le mécanisme
La nacelle est le boîtier installé au sommet du mât. Elle contient généralement l’arbre de transmission, le générateur électrique et les systèmes de commande. Sur certains modèles, une boîte de vitesses augmente la vitesse de rotation avant son arrivée dans l’alternateur.
La nacelle peut pivoter pour placer le rotor face au vent. Une girouette et un anémomètre, qui mesure la vitesse du vent, aident le système de contrôle à orienter et à protéger l’éolienne.
Le mât conduit et soutient
Le mât élève le rotor afin de profiter d’un vent plus régulier, loin des turbulences créées par les arbres et les bâtiments. Il contient aussi une partie des câbles qui transportent l’électricité vers le bas.
À sa base, les fondations répartissent le poids et les efforts exercés par le vent. Sur un dessin, une simple forme triangulaire ou rectangulaire sous le sol permet de rappeler que la stabilité dépend autant des fondations que du mât.
Comment l’éolienne transforme le vent en électricité
Le trajet de l’énergie se lit de gauche à droite ou de haut en bas. Je conseille de le présenter avec des flèches, car cela rend immédiatement visible la succession des transformations, sans surcharger le dessin avec des détails techniques.
| Étape | Élément principal | Transformation réalisée |
|---|---|---|
| 1 | Vent | L’énergie cinétique de l’air met les pales en mouvement. |
| 2 | Rotor | Le mouvement des pales devient une rotation mécanique. |
| 3 | Arbre de transmission | La rotation est transmise vers le générateur. |
| 4 | Alternateur | L’énergie mécanique est convertie en énergie électrique. |
| 5 | Transformateur | La tension est adaptée au réseau ou à l’installation. |
L’alternateur ne fabrique donc pas de l’électricité à partir de rien. Il convertit une rotation en courant électrique grâce à l’interaction entre des aimants et des bobines. Cette distinction est importante, car la quantité produite dépend d’abord de la vitesse et de la régularité du vent.
Une éolienne ne tourne pas toujours à la même vitesse. Le système de contrôle ajuste l’orientation des pales et peut arrêter la machine lorsque les conditions deviennent dangereuses. Le vent trop faible ne fournit pas assez d’énergie, tandis que le vent trop fort peut imposer une mise en sécurité.
Un modèle de schéma selon le niveau de détail souhaité
Le bon dessin dépend de la personne qui va le lire. Pour expliquer le principe général, un schéma très épuré est souvent plus efficace qu’une coupe technique remplie de pièces difficiles à identifier.
Le schéma très simple
Il comporte seulement les pales, la nacelle, le mât, le sol et les flèches du vent. On ajoute une flèche descendante vers une ampoule ou une maison pour représenter l’électricité produite.
Ce format convient à une affiche, à une activité en école primaire ou à une première présentation sur les énergies renouvelables. Son avantage est immédiat, le lecteur comprend le mouvement en quelques secondes.
Le schéma pédagogique complet
On y ajoute le moyeu, l’arbre, l’alternateur, les câbles, le transformateur et le réseau électrique. Je trouve cette version particulièrement utile au collège, car elle explique la différence entre énergie mécanique et énergie électrique.
Lire aussi : Poêle de masse français - prix, rendement et conseils de pose
Le schéma d’une petite installation
Pour une éolienne domestique ou un site isolé, il faut remplacer le réseau par un régulateur, une batterie et parfois un onduleur. La batterie stocke l’électricité, tandis que l’onduleur transforme le courant continu en courant alternatif utilisable par les appareils de la maison.
Cette configuration paraît séduisante pour un jardin ou une maison autonome, mais elle exige un emplacement réellement exposé au vent. Un toit entouré d’arbres et de bâtiments crée souvent des turbulences qui réduisent fortement la production. Dans ce cas, un petit panneau solaire peut être plus pertinent qu’une micro-éolienne mal placée.
Éolienne à axe horizontal ou vertical

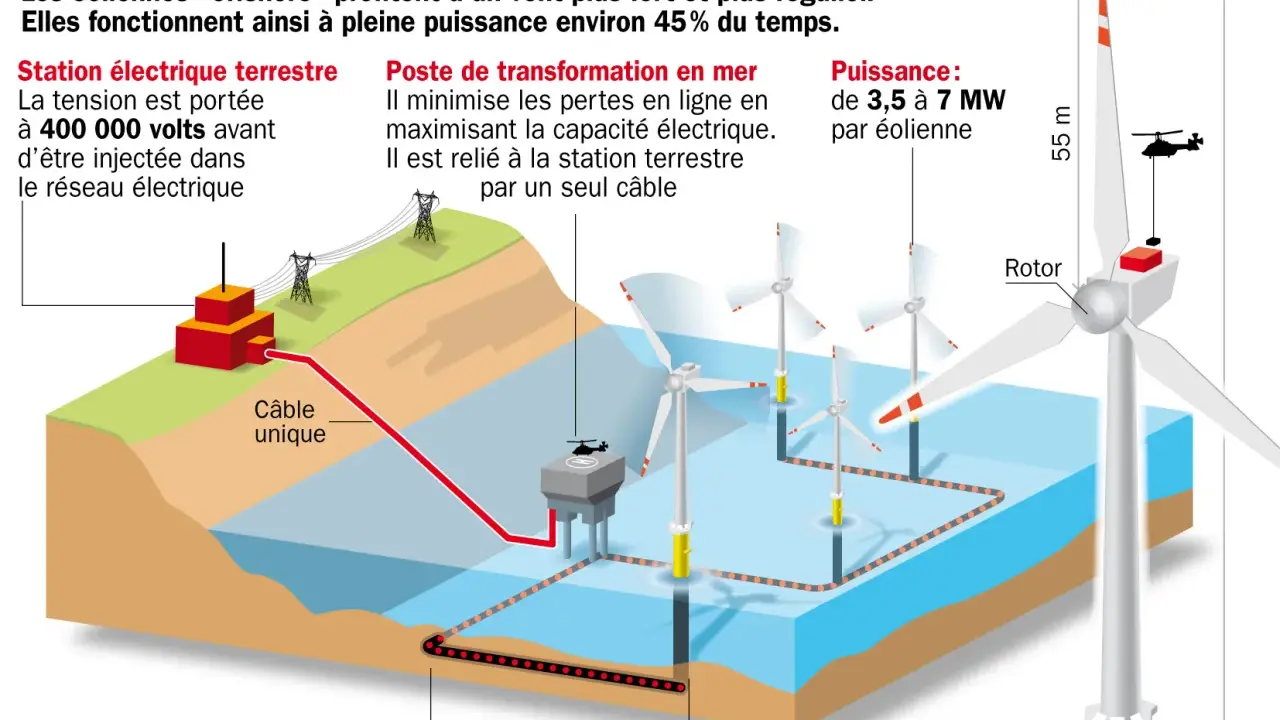

La plupart des grandes éoliennes visibles en France utilisent un axe horizontal. Le rotor fait face au vent et les pales tournent dans un plan vertical. C’est le modèle le plus représenté dans les schémas scolaires et dans les parcs terrestres ou marins.
Les éoliennes à axe vertical ont un rotor disposé autour d’un axe debout. Elles peuvent capter le vent venant de plusieurs directions sans pivoter, mais leur rendement, leur démarrage et leur maintenance dépendent fortement de leur conception.
| Type | Atout principal | Limite à montrer sur le schéma | Usage courant |
|---|---|---|---|
| Axe horizontal | Bonne efficacité avec un vent régulier | Besoin d’orientation face au vent | Parcs terrestres et offshore |
| Axe vertical | Fonctionnement possible avec des vents changeants | Production souvent plus limitée | Prototypes, petits équipements et sites particuliers |
Pour éviter toute confusion, le dessin doit montrer clairement la position de l’axe de rotation. C’est ce repère qui permet de distinguer les deux familles, bien plus sûrement que la forme générale des pales.
Les erreurs qui rendent un schéma trompeur
La première erreur consiste à dessiner une ampoule directement reliée aux pales. Il manque alors toute la chaîne de conversion. Même sur un dessin très court, je recommande d’insérer au moins les mots alternateur et transformateur.
Autre confusion fréquente, le vent ne fait pas tourner toute la nacelle. La nacelle s’oriente autour du sommet du mât, tandis que le rotor tourne autour de son propre axe. Deux flèches différentes permettent de représenter ces mouvements sans ambiguïté.
- Ne pas oublier les flèches du vent devant les pales.
- Ne pas placer l’alternateur au pied du mât sans expliquer le trajet mécanique.
- Ne pas confondre le rotor avec l’ensemble de l’éolienne.
- Ne pas présenter la production comme constante toute la journée.
- Ne pas dessiner une batterie si le schéma représente une installation directement raccordée au réseau.
Un bon schéma n’a pas besoin de tout montrer. Il doit surtout faire comprendre ce qui entre, ce qui se transforme et ce qui sort. Ajouter des détails qui ne sont pas expliqués rend généralement le dessin moins clair, pas plus scientifique.
Ce que le dessin permet aussi de comprendre sur l’énergie éolienne
Le schéma rappelle que l’éolien produit une énergie renouvelable sans combustion sur le lieu de production. Il montre aussi sa principale contrainte, l’électricité dépend d’une ressource variable. Le réseau, le stockage ou la complémentarité avec le solaire servent donc à gérer les périodes moins venteuses.
Pour un projet dans une maison ou un jardin, je commencerais par observer le site pendant plusieurs mois, plutôt que d’acheter immédiatement une petite machine. La hauteur, les obstacles et la vitesse moyenne du vent comptent davantage que la puissance annoncée sur une fiche commerciale.
En résumé, le dessin le plus utile suit une logique simple. Le vent entraîne les pales, le rotor transmet le mouvement, l’alternateur produit le courant, puis le transformateur l’adapte à son usage. Avec ces quatre idées, même un schéma très sobre devient suffisamment précis pour expliquer le fonctionnement d’une éolienne sans noyer le lecteur sous la technique.
