Un raccordement mal pensé peut réduire la production, provoquer des pertes électriques ou créer un vrai danger en courant continu. Je vous propose donc une méthode claire pour relier les panneaux, choisir entre série et parallèle, dimensionner les câbles, intégrer les protections et vérifier l’installation avant sa mise en service.
Les repères qui évitent la plupart des erreurs
- En série, les tensions s’additionnent tandis que le courant reste identique.
- En parallèle, le courant augmente tandis que la tension reste presque identique.
- Un câble photovoltaïque doit résister aux UV, aux intempéries et au courant continu.
- La chute de tension sur la liaison CC devrait généralement rester autour de 1 à 3 %.
- Les connecteurs, sectionneurs, fusibles et parafoudres doivent être compatibles avec la tension du générateur.
- Le raccordement au réseau français peut nécessiter une attestation Consuel et une démarche Enedis.
Comprendre le circuit avant de brancher

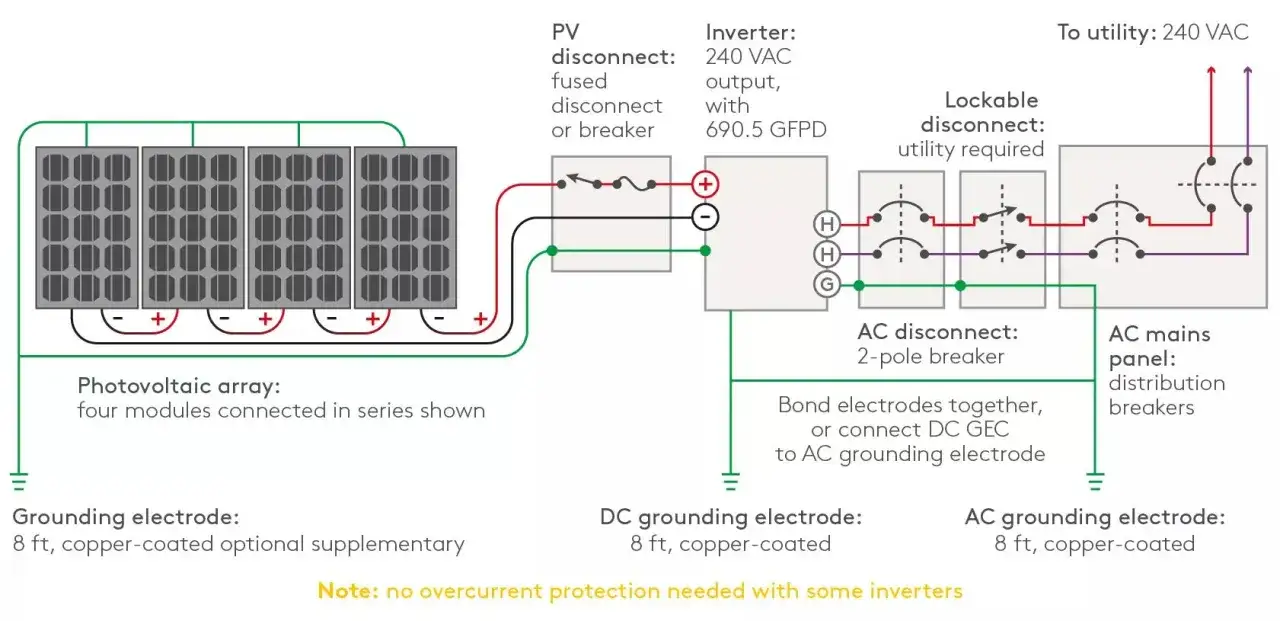

Un système photovoltaïque comprend généralement les modules, les câbles en courant continu, un onduleur et une liaison en courant alternatif vers le tableau électrique. Dans une installation avec batterie, le régulateur, les protections de stockage et les câbles de forte section ajoutent un niveau de dimensionnement supplémentaire.
Le panneau produit une tension continue variable selon l’ensoleillement et la température. L’onduleur cherche le point de puissance maximale, appelé MPPT, afin de convertir cette énergie en courant alternatif utilisable dans la maison. Un branchement correct doit donc respecter à la fois la polarité, la tension maximale et le courant admissible par chaque appareil.
Je conseille toujours de commencer par relever quatre données sur la fiche technique du module et de l’onduleur :
- la tension à vide du panneau, ou Voc ;
- la tension au point de puissance maximale, ou Vmp ;
- le courant de court-circuit, ou Isc ;
- le courant de fonctionnement, ou Imp.
La tension à vide est particulièrement importante par temps froid. Elle peut augmenter lorsque la température baisse et dépasser la limite d’entrée de l’onduleur. C’est une erreur fréquente : une installation qui fonctionne en été peut devenir dangereuse en hiver si la tension maximale n’a pas été calculée dans les conditions les plus défavorables.
Choisir entre montage en série et en parallèle
Le montage en série augmente la tension

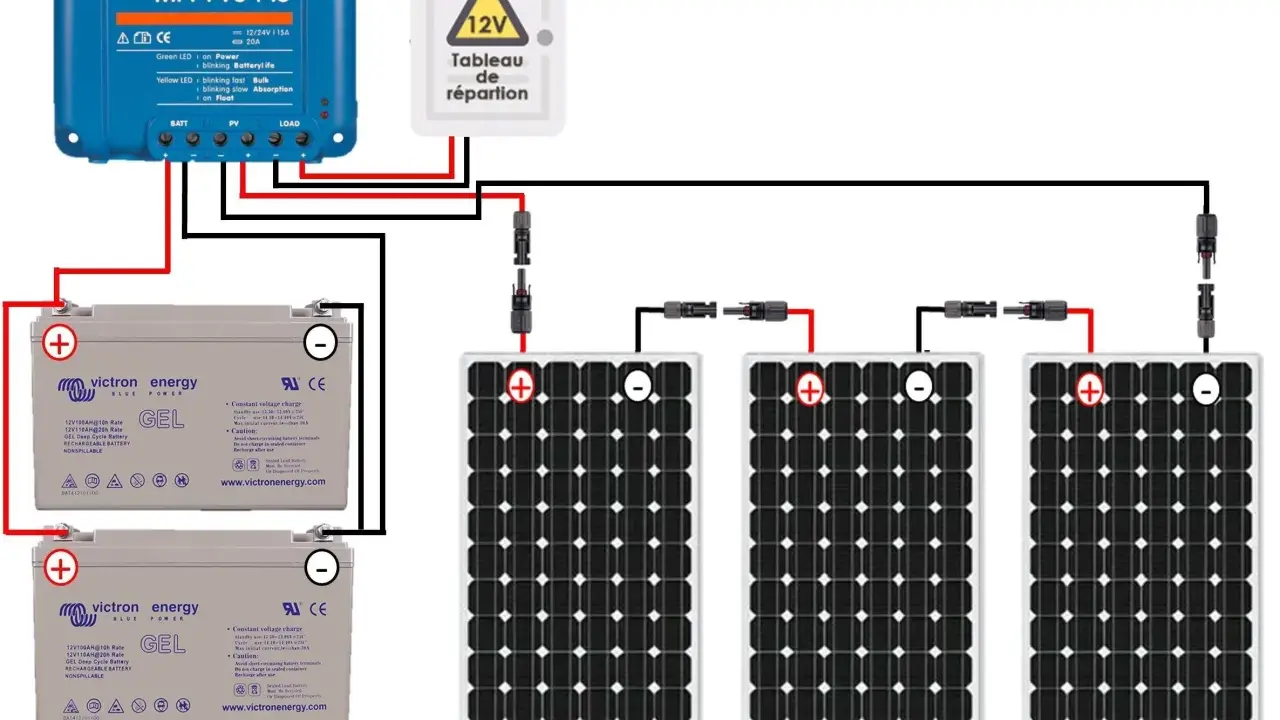

En série, le pôle positif d’un panneau est relié au pôle négatif du suivant. Les tensions s’additionnent, mais le courant reste celui du module le moins performant. Trois panneaux de 40 V au point de puissance maximale fourniront donc environ 120 V, avec un courant proche de celui d’un seul panneau.
Ce montage limite souvent les pertes sur les longues distances, car une tension plus élevée permet de transporter la même puissance avec moins de courant. En contrepartie, une ombre portée sur un module peut dégrader toute la chaîne, surtout si les panneaux ne sont pas orientés de la même façon.
Le montage en parallèle augmente le courant
En parallèle, les positifs sont regroupés ensemble, comme les négatifs. La tension reste similaire à celle d’un seul panneau, tandis que les courants s’additionnent. Deux branches de 12 A peuvent ainsi fournir environ 24 A à la même tension de fonctionnement.
Cette configuration peut être intéressante lorsque les panneaux sont soumis à des orientations différentes ou lorsque l’on travaille avec une batterie basse tension. Elle demande toutefois des câbles plus gros et des protections adaptées au courant total. À faible tension, chaque volt perdu représente une part importante de la puissance disponible.
Un exemple simple de configuration
Imaginons six modules affichant chacun 40 V et 12,5 A au point de puissance maximale. Une configuration avec trois panneaux en série et deux chaînes en parallèle donnera environ 120 V et 25 A. Six panneaux en série donneraient plutôt 240 V et 12,5 A, à condition que la tension à vide corrigée par le froid reste dans la plage acceptée par l’onduleur.
| Configuration | Tension | Courant | Point de vigilance |
|---|---|---|---|
| 6 panneaux en série | Environ 240 V | Environ 12,5 A | Vérifier la tension maximale à froid |
| 3 panneaux en série, 2 branches en parallèle | Environ 120 V | Environ 25 A | Dimensionner les protections et les câbles |
| 6 panneaux en parallèle | Environ 40 V | Environ 75 A | Courant élevé et câbles très épais |
Dans la pratique, je privilégie le montage qui reste compatible avec la plage MPPT tout en réduisant la longueur des liaisons et les zones d’ombre. Lorsque plusieurs orientations de toiture sont présentes, des entrées MPPT séparées ou des micro-onduleurs sont souvent plus pertinents qu’une seule chaîne mélangée.
Choisir les câbles, connecteurs et protections
Le câble photovoltaïque n’est pas un câble électrique ordinaire
Entre les panneaux et l’onduleur, utilisez un câble prévu pour le photovoltaïque, généralement de type H1Z2Z2-K conforme à la norme EN 50618. Il doit supporter les UV, l’humidité, les variations de température, les frottements et une tension continue élevée.
Les sections de 4 ou 6 mm² sont courantes sur les installations résidentielles, mais le choix dépend du courant, de la longueur, du mode de pose et de la chute de tension acceptable. Une section plus grosse ne corrige pas une mauvaise conception, mais elle peut réduire les pertes sur une liaison longue.
Calculer la chute de tension
Pour une liaison en cuivre, on peut estimer la chute de tension avec la formule suivante :
ΔU = 2 × longueur × courant × 0,0175 ÷ section
Pour 10 mètres entre les panneaux et l’onduleur, 12 A et une section de 4 mm², la chute atteint environ 1,05 V. À 400 V, cela représente seulement 0,26 %. Le même résultat serait beaucoup plus pénalisant sur une installation en 12 ou 24 V.
Je préfère conserver une marge et viser environ 1 % sur la partie continue lorsque cela reste raisonnable. La longueur aller-retour doit être prise en compte, pas uniquement la distance visible entre le toit et le local technique.
Ne pas négliger les connecteurs
Les connecteurs de type MC4 doivent être correctement sertis, propres et parfaitement verrouillés. Il ne faut pas mélanger des connecteurs qui se ressemblent mais qui ne proviennent pas du même fabricant ou qui ne disposent pas de la même homologation.
Un connecteur mal serti peut chauffer progressivement, créer une résistance de contact et provoquer un arc électrique. C’est précisément le genre de défaut discret qui ne se voit pas lors d’une simple mise en service. J’utilise donc une pince à sertir adaptée, puis je vérifie mécaniquement que le câble ne sort pas du contact.
Prévoir les protections adaptées
Selon la configuration, le coffret continu peut intégrer un sectionneur, des fusibles de chaînes, un parafoudre DC et des dispositifs de surveillance. Le besoin dépend du nombre de chaînes en parallèle, de la tension, de la longueur des câbles, du risque de foudre et des prescriptions du fabricant.
Le sectionneur doit être conçu pour couper du courant continu. Un appareil prévu uniquement pour l’alternatif n’est pas automatiquement adapté, car l’arc électrique ne s’éteint pas de la même manière en courant continu.
Réaliser le raccordement étape par étape
1. Dessiner le schéma avant toute intervention
Notez les panneaux, les polarités, les longueurs de câble, les chaînes, les fusibles, le sectionneur et l’entrée MPPT correspondante. Ce schéma simplifie la pose et permettra à une autre personne de comprendre l’installation plusieurs années plus tard.
Indiquez aussi les caractéristiques principales, notamment Voc total, Isc total et tension maximale par chaîne. Cette fiche devient très utile lors d’une maintenance ou d’un remplacement d’onduleur.
2. Préparer les cheminements
Les câbles doivent être fixés, protégés contre les arêtes et éloignés des zones où l’eau peut stagner. Évitez les boucles inutiles, les rayons de courbure trop serrés et les câbles qui pendent sous les panneaux.
Ne placez pas les conducteurs dans une gouttière métallique sans protection adaptée. Si les câbles traversent une paroi, utilisez un passe-câble résistant aux UV et à l’humidité. La qualité du cheminement compte presque autant que la section du conducteur.
3. Relier les modules selon le schéma retenu
Travaillez sur une zone dégagée et couvrez les panneaux si la procédure du fabricant le prévoit. Même déconnecté du réseau, un panneau éclairé produit de l’électricité. Il ne faut jamais toucher les contacts nus ni débrancher un connecteur sous charge.
Avant de connecter chaque chaîne à l’onduleur, contrôlez la polarité avec un multimètre adapté au courant continu. Une inversion peut endommager l’électronique et rendre le diagnostic plus difficile.
4. Installer les protections puis raccorder l’onduleur
Le sectionneur et les éventuels fusibles se placent selon le schéma électrique et les indications du fabricant. Les câbles positifs et négatifs doivent rester clairement identifiables, avec une fixation qui évite toute traction sur les connecteurs.
Le raccordement de la sortie alternative au tableau doit être protégé par un circuit correctement dimensionné. Une installation alimentée par le réseau et par des panneaux constitue un système à sources multiples : le calibre des protections et la capacité du tableau doivent tenir compte des deux alimentations possibles.
Lire aussi : Poêle Cadel en panne ? Diagnostiquez et réparez facilement !
5. Vérifier avant la mise sous tension
Contrôlez le serrage, la continuité de la terre des éléments métalliques, l’état des gaines et l’absence de câble pincé. Mesurez la tension à vide de chaque chaîne et comparez-la à la valeur calculée. Une tension très différente signale souvent une erreur de série ou une inversion de polarité.
Les essais d’isolement, la vérification des protections et la mise en service d’une installation raccordée au réseau doivent être réalisés par une personne compétente. En France, le Consuel peut être nécessaire avant la mise en service selon la nature du projet.
Éviter les erreurs qui réduisent la production
- Mélanger des panneaux différents dans une même chaîne sans vérifier leurs tensions et leurs courants.
- Mettre en série des modules placés sur des pans de toiture ayant des orientations ou des ombrages très différents.
- Choisir la section uniquement selon le courant nominal, sans calculer la longueur aller-retour.
- Utiliser un câble domestique non conçu pour les UV et les tensions photovoltaïques.
- Faire passer les câbles sur une arête coupante ou les laisser frotter contre la couverture.
- Brancher un sectionneur alternatif sur une chaîne en courant continu.
- Débrancher un connecteur MC4 sous charge pour « tester » une chaîne.
- Installer des connecteurs compatibles en apparence mais provenant de familles différentes.
Une autre confusion revient souvent entre la mise à la terre des structures métalliques et la polarité du générateur. La liaison équipotentielle des cadres et supports ne signifie pas qu’il faut relier arbitrairement le positif ou le négatif à la terre. Cette décision dépend de l’architecture de l’onduleur et des règles applicables.
Les micro-onduleurs changent aussi la logique du montage. Chaque panneau est alors associé à un appareil qui transforme directement le courant continu en courant alternatif, ce qui réduit les longues chaînes DC mais multiplie les équipements installés sous les modules. C’est pratique sur une toiture complexe, sans être automatiquement plus économique.
Tenir compte des règles françaises et du type d’installation
Pour une installation connectée au réseau, le câblage ne s’arrête pas à l’onduleur. Il faut aussi respecter les prescriptions électriques applicables, notamment la NF C 15-100 pour la partie basse tension et les règles spécifiques au photovoltaïque, souvent référencées par l’UTE C 15-712-1.
La démarche dépend de la puissance, du mode d’autoconsommation et de l’injection éventuelle du surplus. Enedis prévoit notamment une demande de raccordement et une mise en service dans les projets concernés. Une déclaration préalable en mairie peut également être nécessaire pour les panneaux installés sur une toiture.
Pour une petite installation autonome de jardin, de camping-car ou d’abri, le réseau public n’est pas concerné. En revanche, la batterie impose ses propres précautions. Les câbles entre batterie et convertisseur peuvent transporter plusieurs centaines d’ampères et doivent être très courts, correctement protégés par un fusible et dimensionnés pour le courant réel.
Je recommande de faire intervenir un professionnel dès que l’installation dépasse un simple kit autonome ou comporte un raccordement au tableau, une batterie lithium, plusieurs chaînes ou une toiture difficile d’accès. Le gain recherché avec une pose amateur ne justifie pas un défaut d’isolement, un échauffement ou une intervention dangereuse plusieurs années plus tard.
Le bon câblage se joue avant le premier branchement
La meilleure installation n’est pas celle qui utilise le plus gros câble ou le plus grand nombre de protections. C’est celle dont la configuration, les tensions, les courants, les distances et les dispositifs de coupure sont cohérents entre eux.
Avant de mettre sous tension, je vérifie toujours trois éléments : la tension maximale à froid, la polarité de chaque chaîne et la qualité mécanique des connexions. Ces contrôles simples évitent une grande partie des pannes et permettent de profiter durablement d’une énergie solaire produite avec moins de pertes.
