Quand un panneau photovoltaïque reste fixe, il reçoit parfaitement le soleil seulement à certains moments de la journée. Un schéma de tracker solaire permet de comprendre comment une structure motorisée corrige cette limite en orientant les modules vers le soleil, avec un ou deux axes de rotation. Je détaille ici les composants, le principe de commande, les gains réalistes en France et les précautions à prendre avant une installation au sol.
Le principe tient en une orientation automatique des panneaux
- Le soleil bouge dans le ciel, tandis que le tracker ajuste la position des modules.
- Un modèle mono-axe suit généralement le déplacement d’est en ouest.
- Un modèle bi-axe corrige aussi la hauteur du soleil selon les saisons.
- Le gain de production est souvent de l’ordre de 15 à 25 % en mono-axe et de 25 à 35 % en bi-axe, selon le site.
- Le suivi solaire ne remplace pas une étude d’ombre, de vent et de rentabilité.

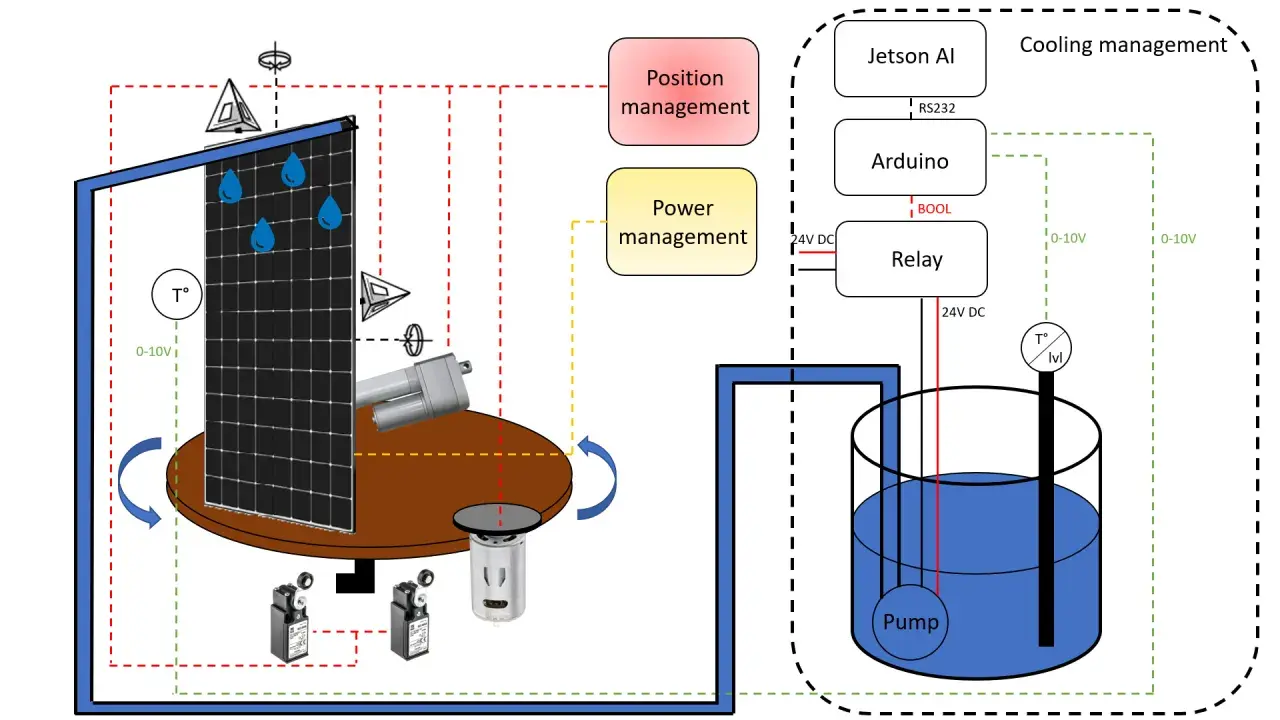

Lire le schéma d’un tracker solaire sans se perdre
Le fonctionnement peut se résumer par une chaîne très simple. Le soleil fournit un rayonnement, un système de commande détermine sa position, puis un moteur déplace la structure porteuse jusqu’à ce que les panneaux soient mieux orientés.
Soleil → rayonnement direct
↓
Capteurs ou calculateur astronomique → position estimée du soleil
↓
Contrôleur → comparaison entre la position souhaitée et la position réelle
↓
Motoréducteur ou vérin → rotation de la structure
↓
Panneaux photovoltaïques → production électrique optimisée
La structure repose généralement sur un mât ou un châssis ancré au sol. Les modules sont fixés sur une armature mobile, tandis qu’un motoréducteur ou un vérin fournit l’effort nécessaire pour faire pivoter l’ensemble. Un capteur de position vérifie ensuite que le mouvement réalisé correspond bien à la consigne.
| Élément | Rôle dans le système |
|---|---|
| Modules photovoltaïques | Convertir la lumière en courant continu |
| Structure porteuse | Maintenir les panneaux et transmettre le mouvement |
| Actionneur | Faire tourner l’axe à l’aide d’un moteur ou d’un vérin |
| Contrôleur | Calculer ou corriger l’orientation souhaitée |
| Onduleur | Transformer le courant continu en courant alternatif utilisable |
Le point important est de ne pas confondre rendement du panneau et production annuelle de l’installation. Le tracker n’améliore pas chimiquement les cellules photovoltaïques. Il augmente surtout la durée pendant laquelle leur surface reçoit les rayons avec un angle favorable.
Mono-axe ou bi-axe, deux façons de suivre le soleil
Le choix du nombre d’axes change complètement la mécanique et le niveau de précision. Pour un projet domestique, je considère généralement le mono-axe comme le compromis le plus raisonnable. Le bi-axe devient intéressant quand chaque mètre carré disponible doit produire au maximum ou lorsque l’application exige un pointage précis.
Le tracker mono-axe
Le modèle mono-axe pivote autour d’une seule ligne. Dans la configuration la plus courante, l’axe accompagne le mouvement apparent du soleil de l’est vers l’ouest, tandis que l’inclinaison nord-sud reste fixe ou évolue très peu.
Cette architecture comprend moins de pièces mobiles, demande une commande plus simple et résiste généralement mieux aux contraintes de maintenance. Elle ne suit toutefois pas parfaitement la hauteur du soleil en hiver et en été. Le gain dépend donc fortement de la latitude, de l’orientation de l’axe et du profil de consommation.
Lire aussi : Comment choisir son poêle à bois sans surchauffer sa maison ?
Le tracker bi-axe
Le système bi-axe ajoute un second mouvement. Il corrige à la fois l’azimut, c’est-à-dire la direction horizontale, et l’élévation, qui correspond à la hauteur du soleil au-dessus de l’horizon.
Le panneau peut ainsi rester beaucoup plus proche de la position perpendiculaire aux rayons directs. C’est la solution la plus précise, mais aussi celle qui ajoute le plus de moteurs, de roulements, de câbles et de points de défaillance. Dans un jardin, cette complexité n’est justifiée que si l’espace, l’autonomie ou la recherche de puissance maximale le mérite vraiment.
| Critère | Mono-axe | Bi-axe |
|---|---|---|
| Mouvements | Un seul axe | Azimut et élévation |
| Complexité | Modérée | Élevée |
| Maintenance | Plus simple | Plus exigeante |
| Gain indicatif | Environ 15 à 25 % | Environ 25 à 35 % |
| Usage pertinent | Parc au sol, grande surface disponible | Petite surface, besoin de pointage précis |
Ces pourcentages restent des ordres de grandeur, pas une promesse commerciale. Un panneau fixe bien orienté dans le sud de la France peut réduire l’écart, tandis qu’un site mal dégagé, ombragé ou soumis à des arrêts fréquents peut annuler une partie du bénéfice.

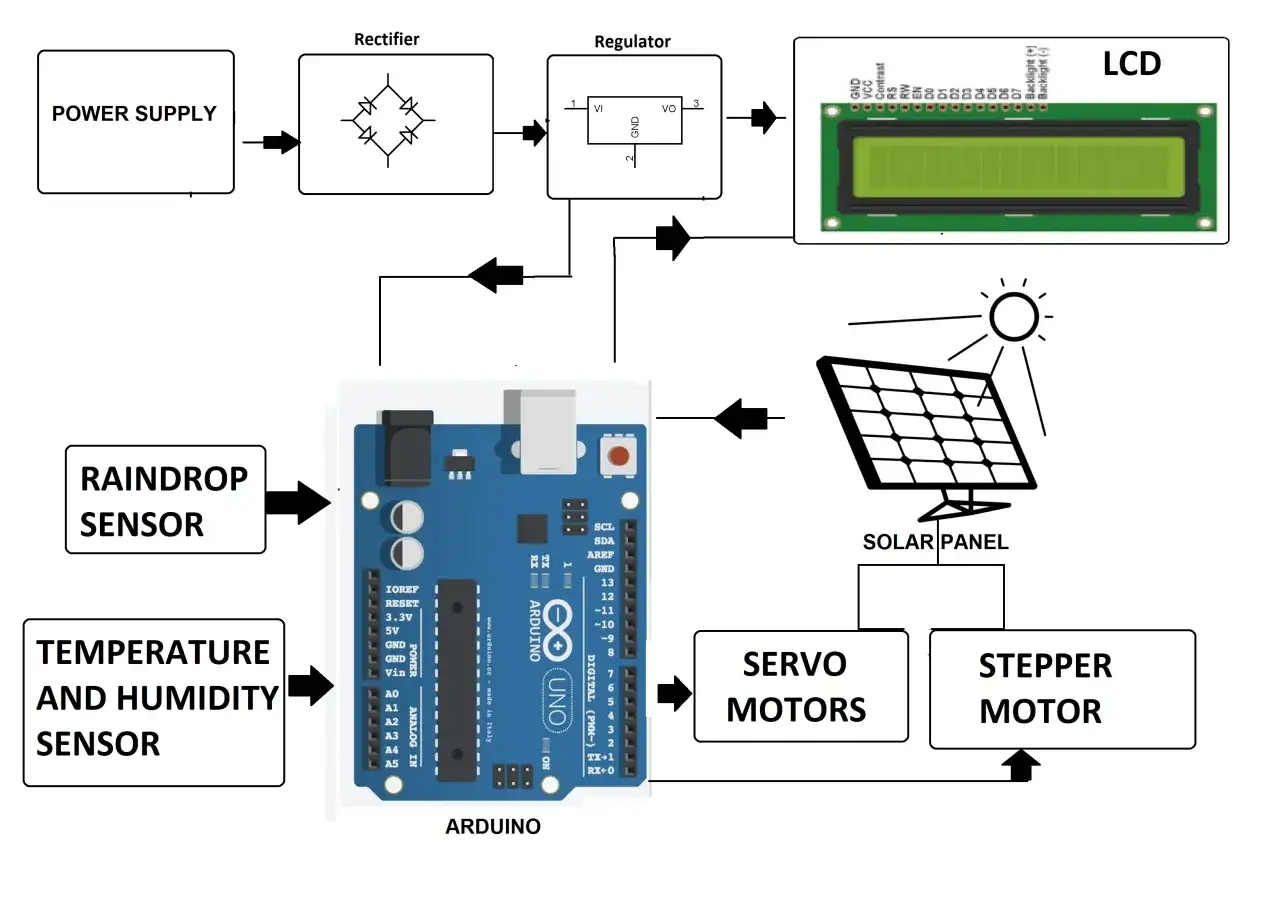

Comment le système sait où placer les panneaux
Deux grandes méthodes permettent de piloter l’orientation. La première utilise des capteurs de lumière, souvent disposés de manière à comparer la luminosité reçue de plusieurs directions. Si un capteur reçoit davantage de lumière que son voisin, le contrôleur commande un petit déplacement vers cette direction.
Cette solution est intuitive et relativement facile à comprendre, mais elle peut réagir de manière imparfaite par temps nuageux. Une réflexion sur une surface claire, une ombre partielle ou une lumière diffuse peut également tromper le système.
La seconde méthode repose sur un calcul astronomique. Le contrôleur connaît la date, l’heure, la latitude et la longitude du site. Il estime la position du soleil, puis envoie une consigne aux moteurs sans avoir besoin de mesurer directement la lumière.
- Le contrôleur calcule la position théorique du soleil.
- Il traduit cette position en angles d’azimut et d’élévation.
- Les moteurs déplacent la structure par petites corrections.
- Des capteurs de position vérifient l’angle réel.
- Le système s’arrête lorsque la consigne est atteinte.
Dans une installation sérieuse, le pilotage inclut aussi des fonctions de protection. En cas de vent fort, le tracker peut placer les panneaux dans une position de sécurité, souvent plus basse ou plus horizontale. La nuit, il revient à une position de départ afin de réduire le temps de mouvement au lever du soleil.
Je préfère les systèmes qui combinent calcul astronomique et capteurs de position. Le calcul donne une trajectoire stable, tandis que la mesure réelle permet de repérer un décalage, un moteur bloqué ou une structure qui n’est plus correctement calibrée.
Quel gain attendre en France et à quel coût
Le suivi solaire augmente surtout la production le matin et en fin d’après-midi. Il peut aussi élargir la plage horaire de production, ce qui est intéressant pour une maison équipée d’une pompe à chaleur, d’un ballon thermodynamique ou d’une recharge de véhicule électrique.
En revanche, le gain annuel ne se résume pas à un chiffre universel. Il dépend de la région française, de la présence de rayonnement direct, des ombres, de l’inclinaison de référence et de la disponibilité mécanique du tracker. Dans les comparaisons de projets, on retrouve souvent 15 à 25 % de production supplémentaire pour un mono-axe et 25 à 35 % pour un bi-axe par rapport à une structure fixe optimisée.
Le coût augmente lui aussi. Des études de projets évoquent un surcoût de l’ordre de 30 à 35 % par kWc pour des systèmes équipés de suivi, mais cette valeur varie selon les fondations, le nombre de modules, l’automatisation et les travaux électriques. Une petite installation résidentielle peut être pénalisée par les frais fixes, car le moteur et la commande représentent une part importante du budget.
Pour une maison, une structure fixe posée sur une toiture bien exposée reste souvent plus simple et plus robuste économiquement. Le tracker prend davantage de sens sur un terrain dégagé, avec une surface limitée, une orientation de toiture défavorable ou un besoin particulier de produire sur une plage horaire étendue.
Les points à vérifier avant de construire ou d’acheter
La première vérification concerne les ombres portées. Un arbre, une cheminée ou une construction voisine peut réduire fortement la production, même si le mécanisme suit parfaitement le soleil. Je conseille d’observer le terrain le matin, à midi et en fin d’après-midi, à plusieurs saisons si possible.
La deuxième porte sur le vent. Un panneau mobile présente une prise au vent et transmet des efforts importants au mât et aux fondations. Le dimensionnement doit donc tenir compte de la région, de la hauteur de la structure, de la surface des modules et de la position de mise en sécurité.
Il faut aussi prévoir une maintenance réaliste. Les pièces à surveiller sont notamment les roulements, vérins, motoréducteurs, câbles et capteurs de position. Une installation située au fond d’un terrain, difficile d’accès ou exposée aux projections de boue coûtera davantage à entretenir qu’un système fixe.
- Prévoir une fondation adaptée au poids et aux efforts du vent.
- Vérifier la course maximale des moteurs pour éviter les torsions de câble.
- Installer les protections électriques et la mise à la terre conformément au projet.
- Choisir une position de repli automatique en cas de rafales.
- Contrôler les règles locales d’urbanisme avant toute installation au sol.
- Comparer la production nette après consommation des moteurs, et non la production brute.
Le dernier point est souvent oublié. Un tracker consomme peu par rapport à ce qu’il peut produire, mais il faut tout de même intégrer cette consommation, les pertes de conversion et les arrêts de sécurité dans le calcul. Le bon indicateur reste le kWh net produit sur une année, associé au coût total et à la durée de vie attendue.
Le bon schéma commence par une bonne question de terrain
Un schéma de suiveur solaire devient vraiment utile lorsqu’il aide à décider, pas seulement à visualiser des moteurs. Il faut d’abord déterminer si le projet cherche davantage d’énergie, une production mieux répartie dans la journée ou une solution pédagogique pour un habitat et un jardin autonomes.
Pour une installation domestique en France, je commencerais par comparer trois scénarios avec les mêmes panneaux. Le premier serait fixe, le deuxième mono-axe et le troisième bi-axe. En confrontant la production annuelle, le coût, l’entretien et la résistance au vent, le choix devient généralement beaucoup plus évident.
Le tracker solaire est une technologie pertinente dans les bonnes conditions, mais il ne corrige ni un mauvais emplacement ni une étude trop optimiste. Un terrain dégagé, une structure bien dimensionnée et une estimation prudente du gain feront toujours davantage la différence qu’un mécanisme très sophistiqué mal adapté au site.
