Fabriquer une maquette éolienne en carton avec une LED

Choisir une construction adaptée à son objectif

Avant de découper, je conseille de choisir entre une maquette qui montre simplement la rotation et un modèle capable de produire un faible courant. La première est plus rapide à fabriquer. La seconde demande un petit moteur à courant continu, quelques fils et davantage de soin dans l’alignement.

Pour une activité sur l’énergie, la version électrique est la plus intéressante. Elle permet de faire le lien entre énergie cinétique du vent, mouvement mécanique et électricité, sans chercher une puissance irréaliste.

Le matériel nécessaire

• Un morceau de carton rigide ou une feuille de plastique légère pour les pales
• Une bouteille ou un rouleau en carton pour le mât
• Une baguette en bois, une brochette ou un axe de récupération
• Un bouchon de bouteille pour fixer les pales
• Un petit moteur continu de 3 à 6 V, récupéré dans un jouet ou acheté entre 2 et 8 €
• Une LED, deux fils électriques et éventuellement une résistance de 220 à 470 ohms
• De la colle forte ou un pistolet à colle
• Des ciseaux, une règle, un crayon et une pince

Avec des emballages réutilisés, le coût peut rester inférieur à 5 €. Si vous devez acheter le moteur, les fils et la LED, prévoyez plutôt 8 à 15 €. Je privilégie le carton d’emballage et les bouchons, car ils sont assez rigides pour un prototype tout en restant faciles à remplacer.

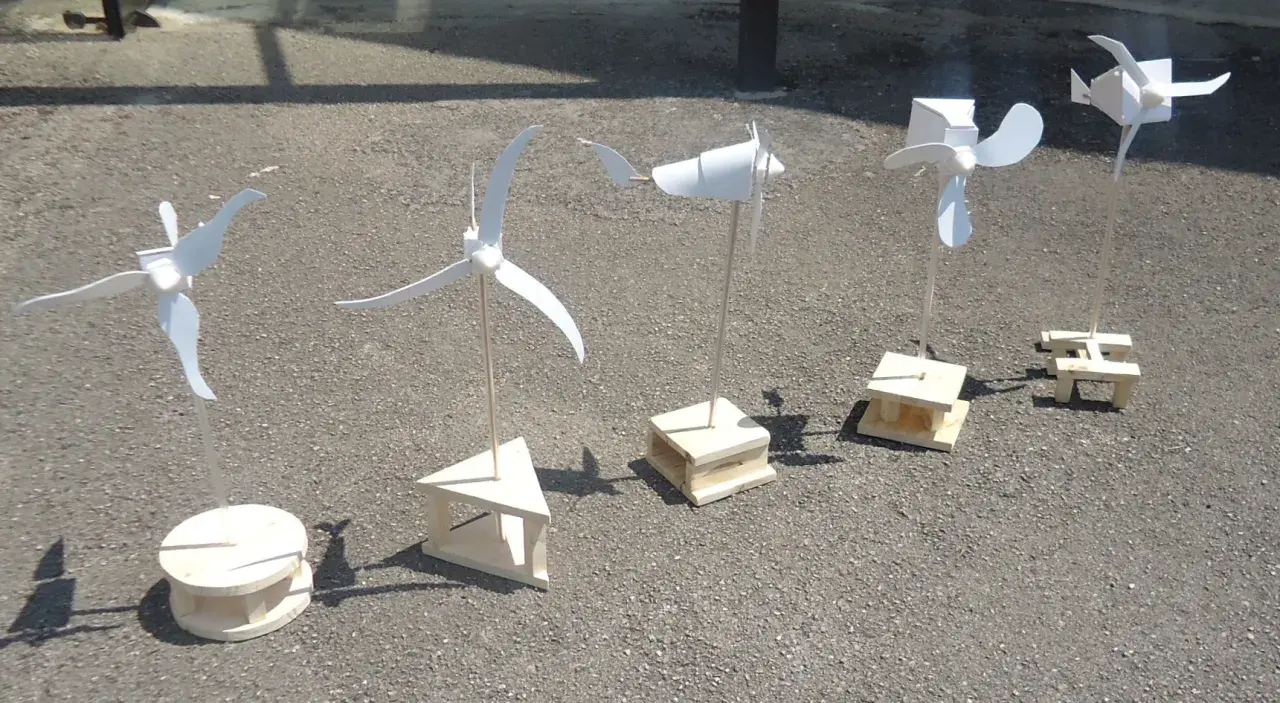

Trois ou quatre pales

Pour un premier essai, je recommande quatre pales identiques. Elles pardonnent davantage les petites erreurs de découpe et donnent une maquette stable. Des pales trop lourdes ou trop nombreuses peuvent cependant ralentir le rotor au point de réduire la production électrique.

Fabriquer les pales et le support sans compliquer le montage

Commencez par découper quatre rectangles de carton d’environ 8 cm sur 3 cm. Donnez-leur une forme légèrement effilée, puis pliez chaque pale de façon à créer une petite inclinaison de 10 à 20 degrés. Cette inclinaison, appelée pas de pale, aide le vent à pousser le rotor.

1. Tracez les pales sur le même morceau de carton pour obtenir des dimensions identiques.
2. Découpez proprement et arrondissez les angles qui pourraient accrocher l’air.
3. Marquez le centre d’un bouchon de bouteille.
4. Fixez les pales autour du bouchon, à intervalles réguliers.
5. Laissez sécher la colle, puis vérifiez que le rotor ne penche pas.
6. Insérez l’axe du moteur au centre du bouchon, sans forcer ni bloquer sa rotation.

Le rotor doit tourner librement lorsqu’on le pousse du doigt. S’il oscille fortement, le problème vient généralement d’une pale plus lourde, d’un bouchon mal centré ou d’une quantité excessive de colle. Une petite correction à ce stade évite beaucoup de déceptions pendant les tests.

Construire un mât stable

Pour le mât, utilisez un rouleau en carton de 20 à 30 cm ou une bouteille vide lestée avec quelques cailloux. La base doit être suffisamment large pour ne pas basculer quand le rotor reçoit un courant d’air.

Fixez le moteur au sommet avec une petite plaque de carton renforcée. L’axe doit rester horizontal et dégagé. Je conseille de laisser la nacelle, c’est-à-dire le support qui porte le moteur, légèrement accessible afin de pouvoir modifier l’orientation ou remplacer le moteur sans détruire toute la maquette.

Relier le moteur à une LED pour voir l’électricité produite

Un petit moteur électrique peut fonctionner à l’envers. Alimenté par une pile, il transforme l’électricité en rotation. Entraîné par les pales, il agit comme une génératrice et produit une faible tension électrique.

Reliez une borne du moteur à la patte la plus longue de la LED, puis l’autre borne à la patte courte. Pour protéger la diode, ajoutez une résistance de 220 à 470 ohms en série. Si la LED reste éteinte, inversez simplement les deux fils, car la polarité dépend du sens de rotation.

Un sèche-cheveux réglé sur air froid ou un ventilateur permet de réaliser les premiers essais en intérieur. Placez la source d’air à environ 50 cm du rotor. Un souffle trop proche peut déformer les pales et donner une impression trompeuse de performance.

Mesurer plutôt que deviner

Si vous disposez d’un multimètre, sélectionnez la mesure de tension continue et branchez-le aux bornes du moteur. Faites varier la distance avec le ventilateur et notez les résultats. Vous verrez rapidement que la vitesse de rotation influence davantage la tension que la simple taille des pales.

Il ne faut pas s’attendre à une lumière très forte. La maquette sert surtout à montrer qu’une conversion d’énergie est possible. Une LED qui clignote ou s’allume faiblement constitue déjà un résultat intéressant, surtout avec des pales en carton et un moteur de récupération.

Améliorer les performances avec quelques réglages

Testez une seule modification à la fois. Vous pouvez comparer deux, trois ou quatre pales, changer leur angle, varier leur longueur entre 6 et 10 cm ou utiliser du plastique souple à la place du carton. Notez le temps nécessaire pour allumer la LED ou la tension mesurée au multimètre.

Lire aussi : Poêle à bois ou granulés - Lequel choisir pour votre maison?

Ce qui fonctionne rarement

• Des pales très grandes mais épaisses, qui freinent le rotor.
• Une colle abondante au centre, qui déséquilibre l’ensemble.
• Un axe trop long, qui se plie et crée des frottements.
• Une maquette placée derrière un obstacle ou dans un courant d’air turbulent.
• Le branchement direct d’une batterie, qui peut l’endommager sans circuit de charge adapté.

Une petite éolienne ne fonctionne pas mieux simplement parce qu’elle est plus grande. Le rapport entre le poids des pales, leur forme et la vitesse de l’air compte beaucoup. C’est justement ce qui rend les essais intéressants pour un enfant ou un groupe d’élèves.

Prendre quelques précautions et garder des attentes réalistes

Cette construction convient à une démonstration, pas à une installation permanente dans un jardin. Le carton, les fils et le petit moteur ne sont pas conçus pour résister à la pluie, aux rafales ou aux projections. Pour une activité avec des enfants, la découpe au cutter, le pistolet à colle et les connexions électriques doivent être réalisés sous surveillance.

Évitez aussi de placer le rotor près du visage, des cheveux ou d’un animal. Même une petite pale peut devenir coupante si elle se détache à grande vitesse. Je recommande de vérifier chaque collage avant de lancer le ventilateur et de retirer immédiatement une pale fissurée.

Sur le plan écologique, le meilleur choix reste un montage réparable et démontable. Un moteur récupéré dans un vieux jouet, du carton propre et un bouchon réemployé suffisent largement. La maquette montre ainsi deux idées utiles à la fois, la production d’énergie renouvelable et l’intérêt de donner une seconde vie aux objets.

Donner un vrai rôle pédagogique à cette petite éolienne

Une fois la LED allumée, ne vous arrêtez pas au résultat visuel. Faites varier la distance du ventilateur, comptez le nombre de pales, mesurez la tension et comparez les matériaux. Le plus important est de comprendre que le vent ne crée pas directement de l’électricité : il fournit un mouvement que la génératrice transforme.

Pour aller plus loin, vous pouvez dessiner la chaîne d’énergie, calculer le coût du prototype ou organiser un petit défi avec des matériaux de récupération. Une maquette éolienne bien conçue n’a pas besoin d’être puissante pour être réussie. Elle doit surtout être stable, facile à observer et assez simple pour que chaque modification permette de comprendre ce qui change.
