Un poêle bouilleur ne chauffe pas seulement la pièce où il est installé. Grâce à un échangeur, il transmet une partie de la chaleur du bois à l’eau qui circule vers un ballon tampon, des radiateurs ou un plancher chauffant. Le schéma de poêle bouilleur permet donc de comprendre le trajet de l’eau, le rôle de chaque organe et les précautions indispensables avant toute installation.
Le circuit hydraulique en quelques repères essentiels
- Le bouilleur récupère une partie de la chaleur produite par la combustion.
- Le ballon tampon stocke l’énergie et évite les montées en température trop brutales.
- Le circulateur fait circuler l’eau chaude dans le circuit primaire et le réseau de chauffage.
- La soupape de sécurité et le vase d’expansion protègent l’installation contre la pression et la dilatation de l’eau.
- Une vanne anticondensation limite le retour d’eau trop froide vers le poêle.

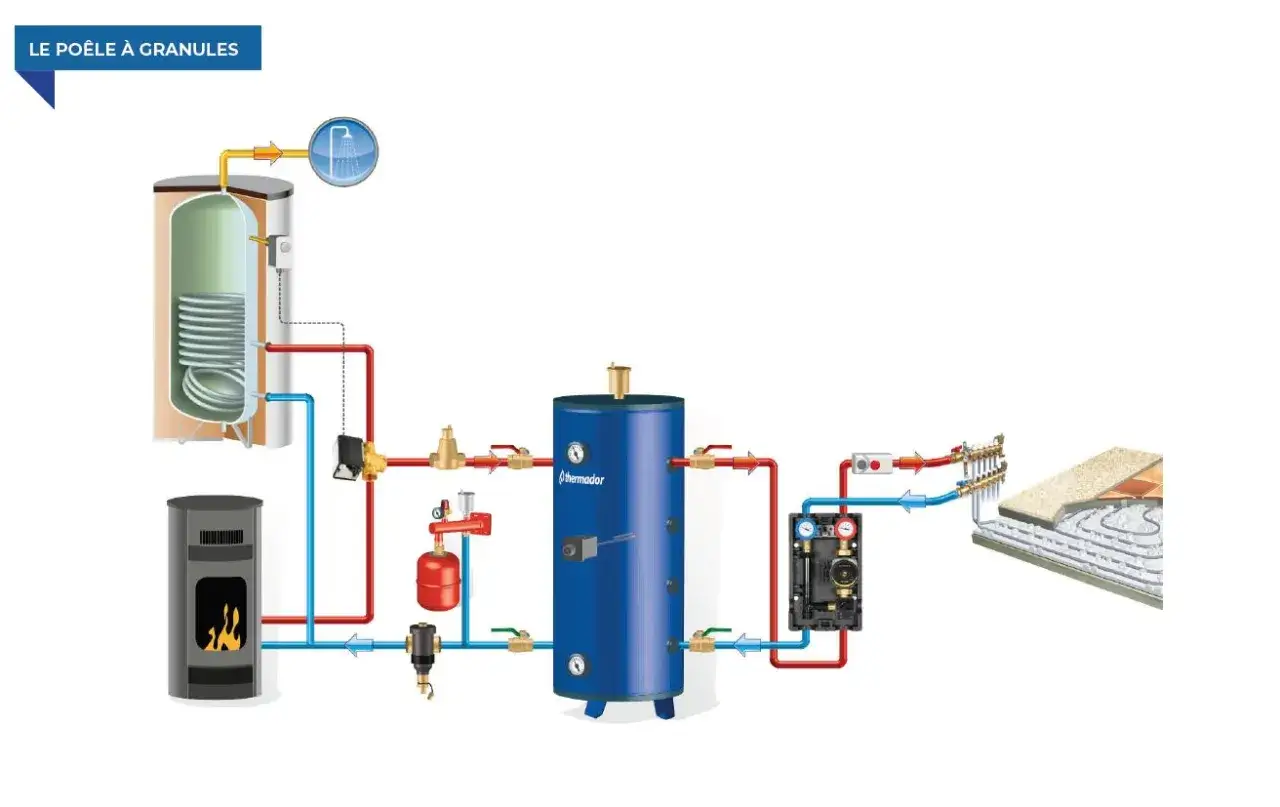

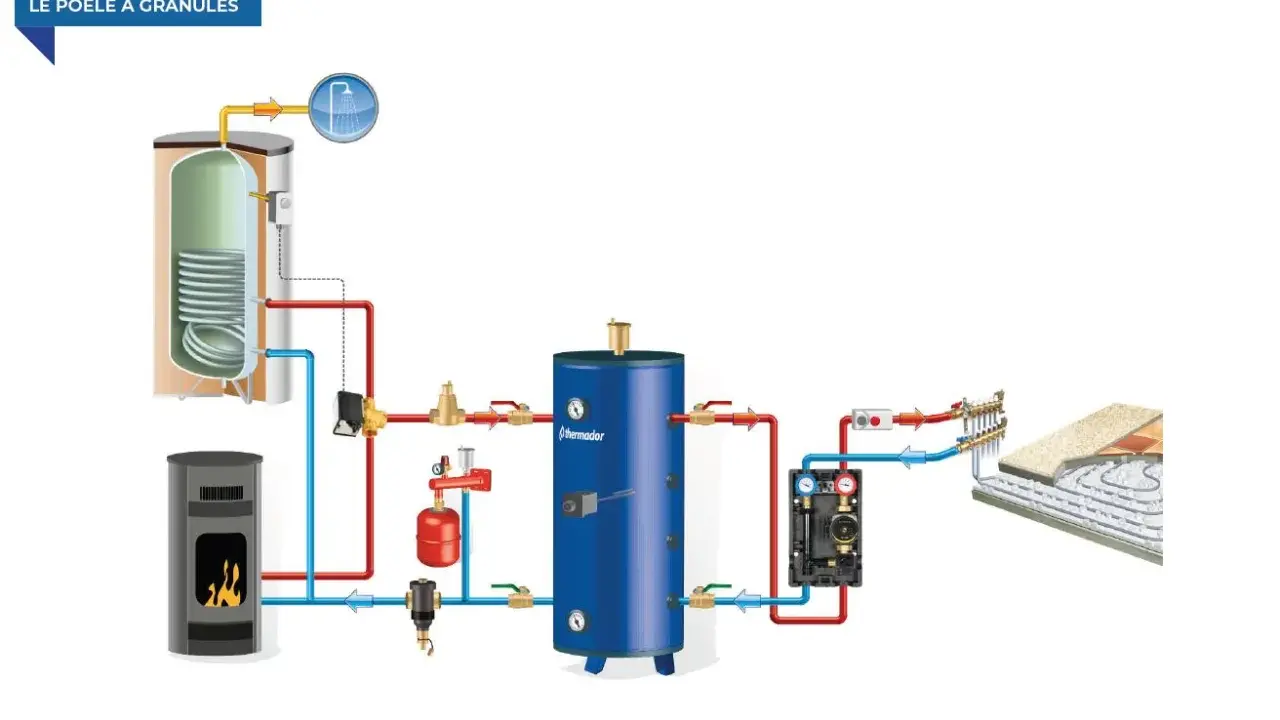

Comment fonctionne le circuit d’un poêle bouilleur
Le principe est assez simple à visualiser. Le bois chauffe le foyer, puis un échangeur placé autour ou au-dessus de la chambre de combustion transmet cette énergie à l’eau. Cette eau chaude quitte le poêle, passe par le circuit primaire et rejoint généralement un ballon tampon avant d’alimenter les émetteurs de chaleur.
Le ballon tampon joue le rôle d’une réserve. Le poêle à bûches produit beaucoup de chaleur pendant quelques heures, alors que la maison n’en a pas toujours besoin au même moment. Je considère cet élément comme le cœur d’une installation confortable, car il évite de faire fonctionner le poêle au ralenti, une pratique qui augmente les dépôts et les émissions polluantes.
Le fonctionnement peut être résumé ainsi :
- le poêle chauffe l’eau du circuit primaire ;
- le circulateur transporte cette eau vers le ballon ;
- le ballon stocke la chaleur disponible ;
- un second circuit distribue l’énergie vers les radiateurs ou le plancher chauffant ;
- l’eau refroidie revient vers le système pour être réchauffée.
Dans certains montages, l’appareil peut aussi contribuer à la production d’eau chaude sanitaire. Il faut alors ajouter un échangeur ou un ballon combiné, ainsi qu’une régulation adaptée. Ce choix complexifie le schéma et ne se justifie pas dans toutes les maisons.
Les éléments à repérer sur un schéma hydraulique
Un dessin fiable doit montrer plus qu’un simple trait entre le poêle et les radiateurs. Chaque composant a une fonction précise et une erreur de raccordement peut réduire le rendement, provoquer de la condensation ou compromettre la sécurité.
| Élément | Rôle dans l’installation | Point de vigilance |
|---|---|---|
| Bouilleur | Transfère la chaleur du foyer à l’eau | Sa puissance hydraulique doit correspondre aux besoins réels |
| Ballon tampon | Stocke l’énergie produite par le poêle | Son volume doit être calculé selon la puissance et l’usage |
| Circulateur | Fait circuler l’eau dans les tuyaux | Il doit être piloté par une sonde ou une régulation |
| Vanne anticondensation | Maintient un retour suffisamment chaud vers le poêle | Elle évite le goudronnage et la corrosion de l’échangeur |
| Vase d’expansion | Absorbe la dilatation de l’eau chauffée | Son volume et sa pression doivent être correctement réglés |
| Soupape de sécurité | Évacue la pression excessive | Elle ne doit jamais être isolée par une vanne fermée |
| Purgeur automatique | Élimine l’air présent dans le réseau | Il se place généralement dans les points hauts |
La soupape de sécurité est particulièrement importante sur un appareil à bûches, car la combustion ne s’arrête pas instantanément en cas de coupure électrique. Selon le modèle, le fabricant peut imposer une sécurité thermique, un serpentin de refroidissement ou une alimentation électrique de secours. Le schéma fourni avec l’appareil reste toujours prioritaire.
Pourquoi le ballon tampon change réellement le confort
Sans stockage, le poêle doit essayer de suivre directement la demande des radiateurs. Cela peut fonctionner dans une petite maison bien dimensionnée, mais le système devient vite difficile à régler lorsque la puissance du poêle dépasse les besoins du logement.
Avec un ballon tampon, le poêle peut brûler une charge de bois dans de bonnes conditions, puis l’énergie est distribuée progressivement. Le résultat attendu est une combustion plus propre, moins de variations de température et moins de manipulations au quotidien.
Il ne faut toutefois pas choisir le volume du ballon au hasard. Un ordre de grandeur de 50 à 100 litres par kilowatt est parfois utilisé pour une première estimation sur des installations à bûches, mais ce chiffre dépend du modèle, de la puissance réellement hydraulique, de l’isolation et du mode de chauffage. Le dimensionnement final doit venir du fabricant ou d’un professionnel compétent.
Un ballon trop petit sera rapidement saturé. Un ballon surdimensionné coûtera davantage, prendra de la place et pourra demander plus de temps pour atteindre une température utile. Dans une maison peu isolée, il est souvent plus pertinent de réduire d’abord les déperditions que d’installer un appareil plus puissant.
Les variantes de raccordement selon la maison
Poêle, ballon tampon et radiateurs
C’est le montage le plus lisible pour une maison équipée de radiateurs à eau. Le poêle charge le ballon sur le circuit primaire, tandis qu’un circulateur indépendant prélève l’eau chaude du ballon pour alimenter le réseau. Une vanne mélangeuse ajuste ensuite la température envoyée aux radiateurs.
Cette configuration offre une bonne souplesse, notamment si la maison possède plusieurs zones. Elle demande cependant de la place pour le ballon et une régulation capable de gérer les priorités entre le poêle, l’appoint et le chauffage.
Poêle bouilleur et plancher chauffant
Le plancher chauffant fonctionne à une température plus basse que des radiateurs classiques. Il faut donc intercaler un groupe de mélange afin de ne pas envoyer directement une eau trop chaude dans les boucles du sol.
Je déconseille les raccordements simplifiés qui mélangent le circuit du poêle et celui du plancher sans régulation. Le plancher possède une forte inertie : il continue à restituer de la chaleur longtemps après l’arrêt du circulateur. Le ballon tampon et la vanne de mélange sont alors particulièrement utiles.
Lire aussi : Chauffage naturel - Vraies solutions pour moins consommer
Production d’eau chaude sanitaire
Un poêle bouilleur peut participer à la production d’eau chaude sanitaire, mais ce n’est pas toujours la meilleure utilisation de l’appareil. En été, allumer un poêle uniquement pour chauffer l’eau est peu pratique et peut entraîner une surchauffe de la pièce.Dans ce cas, je préfère une installation avec un appoint indépendant, par exemple électrique ou solaire. Le poêle intervient surtout pendant la saison de chauffe, tandis que l’appoint assure les besoins d’été et les périodes où le feu n’est pas allumé.
Les erreurs qui fragilisent une installation
La première erreur consiste à se fier uniquement à la puissance annoncée sur la fiche commerciale. Un appareil peut afficher 15 kW au total, mais ne transmettre que 8 kW à l’eau, le reste chauffant directement la pièce. C’est la puissance hydraulique qui doit être comparée aux besoins du réseau.
La deuxième erreur est de supprimer le ballon tampon pour réduire le budget sans vérifier les recommandations du constructeur. L’économie initiale peut être compensée par une combustion moins efficace, des surchauffes et un confort irrégulier.
- installer un circulateur sans prévoir la gestion d’une coupure de courant ;
- oublier le vase d’expansion ou le sous-dimensionner ;
- placer une vanne d’isolement entre le poêle et la soupape de sécurité ;
- faire revenir une eau trop froide vers l’échangeur ;
- raccorder le poêle à un ancien circuit encrassé sans nettoyage ni contrôle ;
- négliger le conduit de fumée et la ventilation du local.
Un poêle bouilleur est un appareil de combustion raccordé à un circuit d’eau sous pression. Je déconseille donc clairement l’improvisation et les montages copiés sur un schéma trouvé en ligne. Le plan doit être adapté au modèle exact, aux émetteurs, au volume d’eau et aux dispositifs de sécurité présents.
Quel budget prévoir et qui peut réaliser le raccordement
Pour une installation complète en France, il faut souvent compter entre 6 000 et 15 000 euros, parfois davantage lorsque le ballon, la fumisterie, les radiateurs ou les travaux de plomberie sont importants. Un poêle seul peut coûter bien moins cher, mais il ne représente qu’une partie du projet.
| Poste | Fourchette indicative |
|---|---|
| Poêle bouilleur | 2 500 à 7 000 € |
| Ballon tampon | 800 à 3 000 € |
| Hydraulique, régulation et sécurité | 1 500 à 4 000 € |
| Conduit, raccordement et main-d’œuvre | 1 500 à 5 000 € |
Ces montants varient fortement selon la région, l’accès au chantier et l’état du réseau existant. Je demanderais au minimum deux devis détaillés mentionnant la puissance hydraulique, le volume du ballon, les protections prévues et les opérations de mise en service.
L’intervention doit être confiée à un professionnel habitué aux appareils bois hydrauliques. La fumisterie doit respecter les règles applicables, notamment celles relatives au conduit, aux distances de sécurité et à l’arrivée d’air. Le ramonage est au moins annuel en pratique, avec des exigences pouvant être plus strictes selon le règlement sanitaire départemental et l’usage de l’appareil.
Le bon schéma commence par les besoins de la maison
Un schéma de poêle bouilleur n’est pas un plan universel à reproduire à l’identique. Il doit partir de la consommation de chauffage, de l’isolation, du type de radiateurs, de la place disponible pour le ballon et de la présence éventuelle d’un appoint.
Le chauffage au bois peut réduire l’usage d’énergies fossiles, mais il reste important de brûler du bois sec, fendu et propre, avec un appareil correctement réglé. Selon l’ADEME, les performances environnementales dépendent fortement de l’âge de l’équipement, de la qualité du combustible et des pratiques de combustion.
Avant de signer un devis, je vérifierais donc quatre points simples : la puissance réellement envoyée à l’eau, le dispositif de protection contre la surchauffe, la stratégie en cas de panne électrique et la méthode de régulation du ballon. Ce sont ces détails, plus que le dessin général, qui font la différence entre un système agréable à utiliser et une installation constamment à surveiller.
Un poêle bouilleur bien dimensionné peut devenir une pièce intéressante d’un chauffage plus sobre, surtout dans une maison équipée d’un réseau hydraulique. Il ne remplace pas une étude sérieuse, mais un schéma clair permet déjà de repérer les bons composants, d’éviter les raccordements dangereux et de discuter avec l’installateur sur des bases concrètes.
