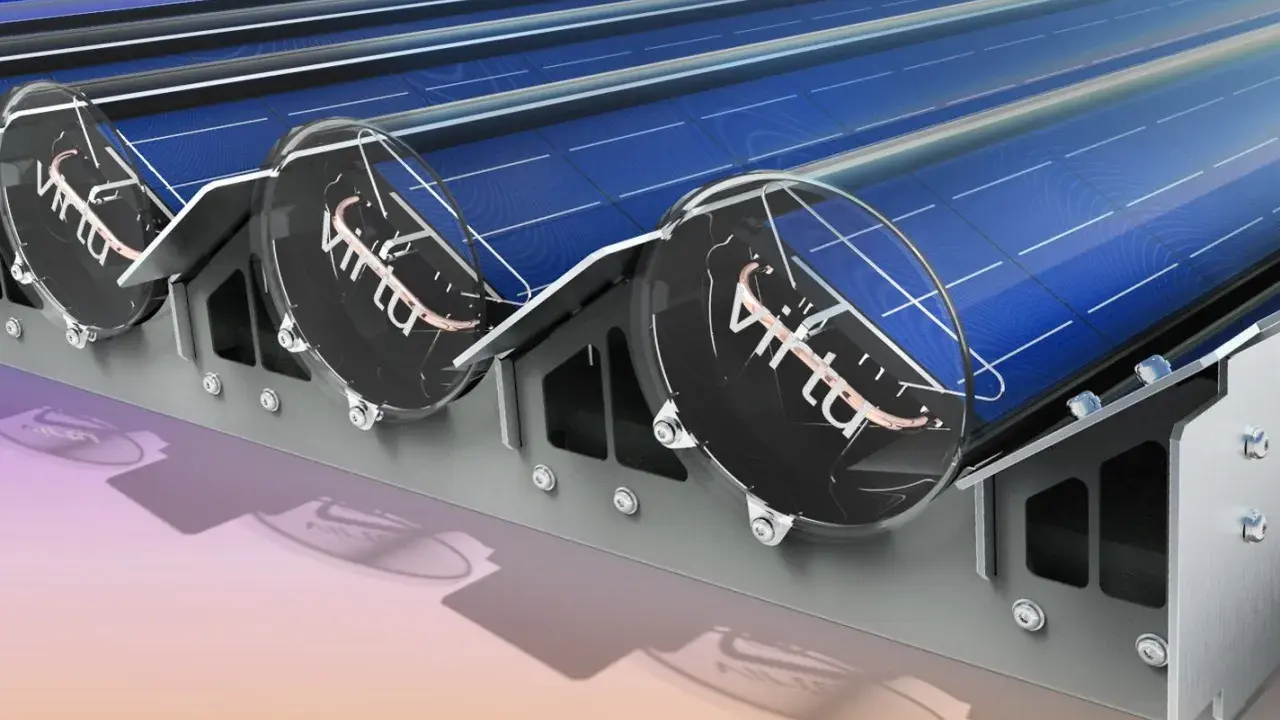

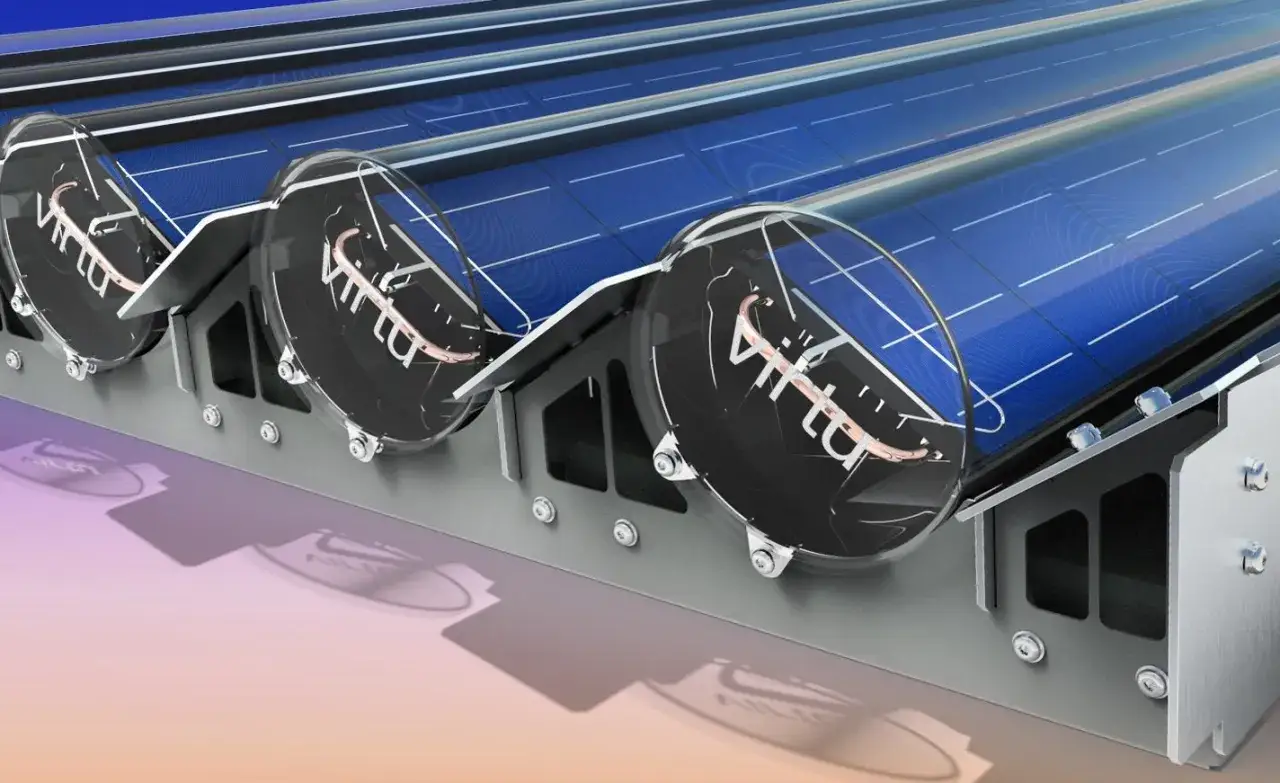

Tube solaire sous vide - fonctionnement, prix et dimensionnement

Quand on veut produire de l’eau chaude avec le soleil, le choix du capteur fait toute la différence. Un tube solaire capte le rayonnement, transmet la chaleur à un fluide caloporteur et peut alimenter un ballon d’eau chaude, voire un chauffage basse température. Je détaille ici son fonctionnement, ses avantages, ses limites, son dimensionnement et le budget à prévoir en France.

À quoi sert un capteur à tubes sous vide

Un capteur solaire thermique récupère l’énergie du soleil sous forme de chaleur. Il ne produit donc pas d’électricité comme un panneau photovoltaïque. La chaleur recueillie sert principalement à chauffer l’eau sanitaire, mais elle peut aussi alimenter une piscine ou un plancher chauffant.

Dans un modèle tubulaire, chaque élément contient un absorbeur sombre qui reçoit le rayonnement solaire. Cet absorbeur chauffe un fluide caloporteur, généralement de l’eau additionnée de glycol, qui circule ensuite vers un échangeur placé dans le ballon.

Le vide joue le rôle d’une bouteille thermos. Il réduit les échanges de chaleur avec l’air extérieur et limite les pertes par convection. C’est pour cette raison que les capteurs à tubes restent intéressants lorsque l’air est froid ou lorsque l’installation doit produire une eau relativement chaude.

Les deux éléments à ne pas confondre

Le tube n’est qu’une partie du système. Pour fonctionner correctement, il doit être associé à un ballon de stockage, une régulation, une pompe de circulation, des sondes de température et un circuit protégé contre le gel. Acheter uniquement les tubes ne suffit donc pas à créer un chauffe-eau solaire complet.

Le ballon conserve les calories produites pendant les heures ensoleillées. Une résistance électrique, une chaudière ou une pompe à chaleur prend le relais lorsque le soleil ne couvre pas les besoins. Cette source d’appoint reste indispensable en hiver et lors des périodes de forte consommation.

Comment la chaleur passe du toit au ballon

Le fonctionnement est assez simple, même si la régulation demande un vrai savoir-faire. Je le résume en quatre étapes pour rendre le principe concret.

1. Le rayonnement solaire chauffe l’absorbeur situé dans chaque tube.
2. La chaleur est transmise au fluide caloporteur ou à un fluide intermédiaire.
3. Une pompe envoie ce fluide chaud vers l’échangeur du ballon.
4. L’eau sanitaire se réchauffe, puis le fluide refroidi retourne vers les capteurs.

Le système à circulation directe

Dans cette configuration, le fluide caloporteur circule directement dans un tube en contact avec l’absorbeur. Le transfert est efficace et la conception peut rester relativement compacte. En revanche, le circuit doit être soigneusement protégé contre le gel, le tartre et la corrosion.

Le système avec caloduc

Le caloduc, aussi appelé heat pipe, contient un fluide intermédiaire qui s’évapore lorsqu’il chauffe. La vapeur monte vers un échangeur situé en haut du tube, y cède ses calories, puis se condense avant de redescendre.

J’apprécie ce principe pour sa maintenance pratique. Sur certains modèles, un tube défectueux peut être remplacé sans vidanger toute l’installation. Il faut toutefois vérifier la qualité des composants et la compatibilité entre les tubes, le collecteur et la régulation, car les pièces ne sont pas toujours interchangeables.

Quel type de capteur choisir pour son logement

Le tube sous vide n’est pas automatiquement le meilleur choix. Sa pertinence dépend de la température recherchée, de l’orientation du toit, du climat et du prix global de l’installation.

Dans une maison bien orientée du sud-ouest ou du centre de la France, un capteur plan vitré peut parfaitement suffire pour un chauffe-eau solaire. Les tubes deviennent plus intéressants lorsque la surface disponible est limitée, que le toit est moins bien exposé ou que l’on vise une température élevée.

Je me méfie des promesses de rendement présentées sans préciser les conditions de mesure. Un rendement élevé à faible écart de température ne garantit pas une production exceptionnelle en plein hiver. Il faut comparer les données certifiées, notamment le rendement optique et les coefficients de pertes, avec la surface réellement disponible.

Comment dimensionner l’installation sans surchauffer

Le dimensionnement doit partir des besoins d’eau chaude, et non de la surface de toit disponible. Une installation trop petite couvrira peu les besoins. Une installation trop grande produira un excès de chaleur en été et augmentera les risques de stagnation et de surchauffe.

Pour un chauffe-eau solaire individuel, on rencontre souvent les ordres de grandeur suivants, à ajuster selon la région, les habitudes et le rendement des capteurs.

Ces chiffres restent des repères, pas une règle universelle. Une famille qui prend de longues douches et utilise une baignoire aura des besoins très différents d’un foyer économe équipé de mousseurs. L’ADEME indique qu’un chauffe-eau solaire individuel peut couvrir une part importante des besoins annuels, mais qu’un appoint reste nécessaire.

Orientation et inclinaison

L’idéal est une orientation sud avec une inclinaison proche de 30 à 45 degrés. Une orientation sud-est ou sud-ouest fonctionne aussi très bien. Une installation orientée est ou ouest peut rester pertinente, à condition d’accepter une production légèrement réduite et de vérifier l’absence d’ombre.

Les ombres portées par une cheminée, un arbre ou un bâtiment voisin peuvent réduire fortement la production. Je conseille de regarder le toit à plusieurs moments de la journée, en particulier en hiver lorsque le soleil est bas. Un simple relevé à midi en été donne une image trop optimiste.

Quels sont les avantages et les limites réelles

Le principal avantage est la capacité à maintenir une bonne température avec des pertes réduites. Les tubes sous vide peuvent aussi produire de la chaleur par temps froid et sous un ciel lumineux mais pas parfaitement dégagé. Ils sont utiles lorsque chaque mètre carré de toiture compte.

• Bonne isolation thermique grâce au vide entre les parois du tube.
• Production intéressante en mi-saison, lorsque les besoins de chauffage ou d’eau chaude restent élevés.
• Remplacement individuel possible sur certains modèles à caloduc.
• Surface parfois plus réduite qu’avec des capteurs plans pour une même application.

Le revers est un prix plus élevé et une plus grande sensibilité aux chocs. Une grêle importante, une mauvaise manipulation ou un montage approximatif peuvent endommager le verre. Il faut également prévoir une protection contre les surchauffes estivales, notamment lorsque la maison reste vide plusieurs semaines.

La stagnation et le gel

Lorsque le ballon est déjà chaud et que la pompe s’arrête, les capteurs peuvent atteindre une température très élevée. Le fluide se dilate, la pression monte et le circuit peut subir des contraintes. Un vase d’expansion, une soupape, une régulation adaptée et une stratégie de dissipation sont donc essentiels.

En hiver, le glycol protège généralement le circuit contre le gel, mais il se dégrade avec le temps et les températures excessives. Un contrôle de la pression et du fluide tous les deux ans environ constitue une bonne pratique. L’ADEME recommande également de surveiller les sondes, la régulation et l’état général du système.

Quel budget prévoir en France en 2026

Le prix dépend du nombre de tubes, du volume du ballon, de la distance entre le toit et le local technique et de la complexité de la pose. À titre indicatif, un capteur tubulaire d’environ 20 tubes coûte souvent 770 à 860 € hors pose. Ce montant ne comprend ni le ballon ni la régulation.

Pour un chauffe-eau solaire individuel complet de 200 à 300 litres, il faut généralement prévoir 4 500 à 8 000 € pose comprise. Une toiture difficile d’accès, une longue liaison hydraulique ou une intégration complexe peuvent augmenter la facture.

Des aides peuvent réduire le reste à charge, mais leurs conditions changent selon les revenus, le logement et la période. France Rénov indique notamment que le recours à un professionnel RGE est requis pour certains dispositifs. Je recommande de vérifier les aides avant la signature du devis et de déposer les demandes dans le bon ordre.

Lire aussi : Poêle Palazzetti - Réglages pour une chaleur stable et économe

Les critères à inscrire sur le devis

• La référence exacte des capteurs et leur certification Solar Keymark ou équivalente.
• La surface utile et la surface hors tout.
• Le volume du ballon et la présence d’un appoint.
• Le type de fluide caloporteur et la protection antigel.
• La stratégie prévue contre la surchauffe estivale.
• La durée de garantie des tubes, du ballon, de la régulation et de la main-d’œuvre.

Un devis moins cher n’est pas forcément une bonne affaire si le fabricant ne propose plus de tubes de remplacement après quelques années. Pour moi, la disponibilité des pièces et la compétence de l’installateur comptent autant que le rendement annoncé.

Le bon choix dépend surtout de la maison

Les tubes sous vide sont particulièrement pertinents pour une maison située dans une région fraîche, un logement disposant de peu de surface bien orientée ou un projet qui demande une température élevée. Ils ne sont pas indispensables pour chaque chauffe-eau solaire, surtout lorsque des capteurs plans vitrés peuvent fournir le même service à moindre coût.

Avant de signer, faites évaluer les ombres, les besoins réels en eau chaude, le volume du ballon et le risque de surchauffe en été. Une installation plus modeste, bien orientée et correctement régulée donnera souvent de meilleurs résultats qu’un grand champ de capteurs mal dimensionné.

Le solaire thermique devient vraiment intéressant lorsqu’il est pensé comme un ensemble durable. Les tubes captent la chaleur, mais c’est la qualité du stockage, de la pose et de l’entretien qui transforme cette chaleur en économies concrètes au quotidien.
