Un bon schéma hydroponique permet de comprendre en quelques secondes où circule l’eau, comment les racines reçoivent l’oxygène et quels éléments doivent être entretenus. Je vous propose ici des plans simples pour le DWC, le NFT et le goutte-à-goutte, avec les dimensions utiles, les plantes adaptées, les réglages de départ et les erreurs qui compromettent souvent une installation domestique.
Les repères essentiels pour concevoir un système hydroponique
- DWC est le montage le plus simple pour débuter avec des salades et des aromates.
- Un système NFT fait circuler un film continu de solution nutritive dans des gouttières légèrement inclinées.
- La solution doit rester autour d’un pH de 5,5 à 6,5 pour la plupart des cultures.
- Une pompe arrêtée peut rapidement mettre les racines en difficulté, surtout en NFT et en aéroponie.
- Le meilleur plan est celui qui permet de vider, nettoyer et surveiller facilement le réservoir.

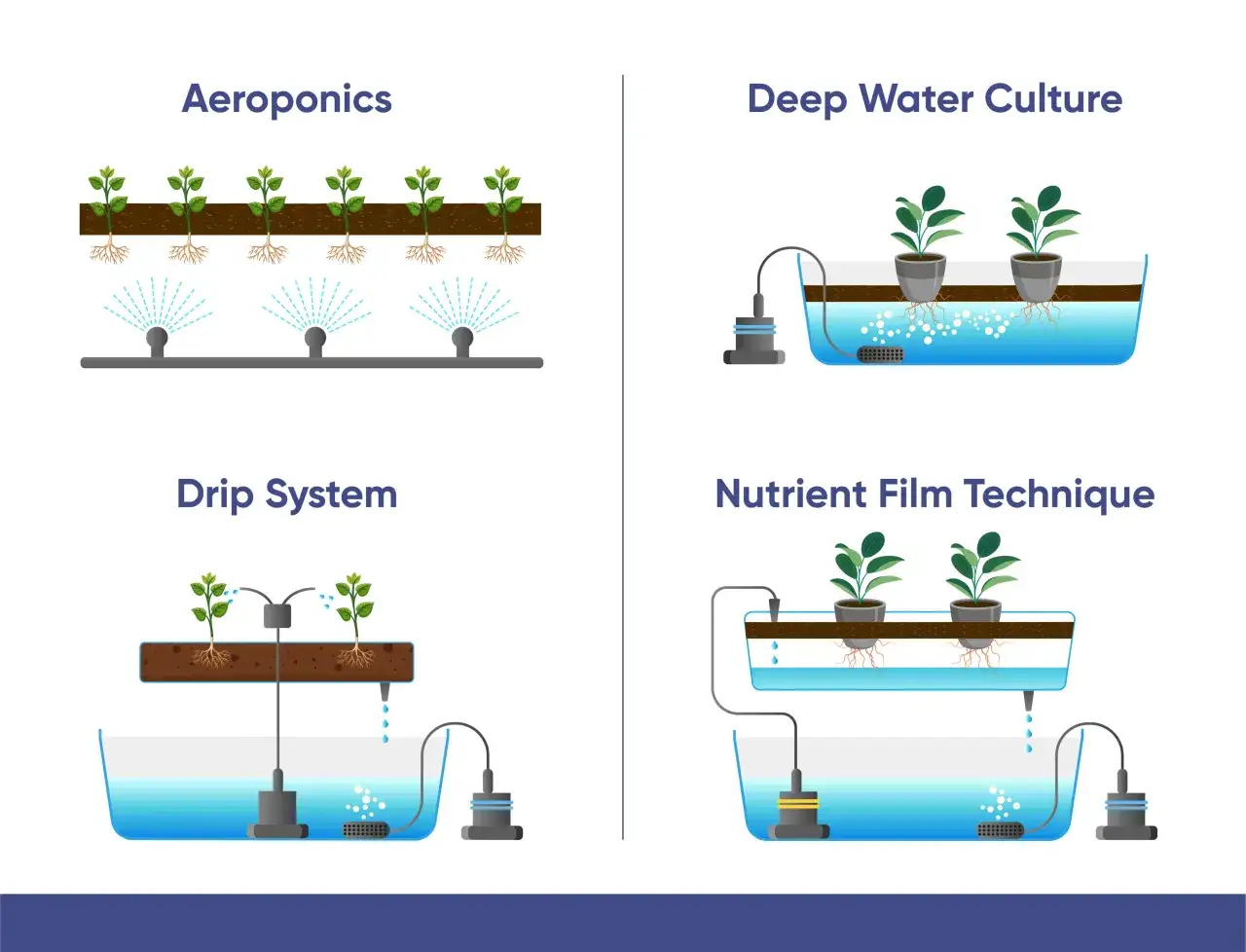

Ce qu’un schéma hydroponique doit vraiment montrer
Un plan utile ne se limite pas à dessiner des tuyaux et des pots. Il doit montrer le réservoir, la pompe, le sens de circulation, le retour de l’eau et la position exacte des racines. C’est cette lecture qui permet de repérer une fuite, un tuyau mal placé ou une zone où l’oxygène risque de manquer.
Dans tous les modèles à recirculation, le principe reste proche. La solution nutritive part du réservoir, atteint les plantes, puis revient vers le réservoir. On ajoute de l’eau pour compenser l’évaporation et des nutriments pour remplacer ce que les plantes absorbent.
Plan de base à retenir
Réservoir opaque → pompe à eau ou pompe à air → zone racinaire → retour gravitaire → réservoir.
La Royal Horticultural Society rappelle que l’intérêt principal de l’hydroponie est de mieux contrôler l’eau et les éléments nutritifs reçus par les racines. Pour un potager familial, cela signifie surtout une croissance plus régulière, à condition de surveiller réellement l’installation.
Le plan DWC est le plus accessible pour commencer

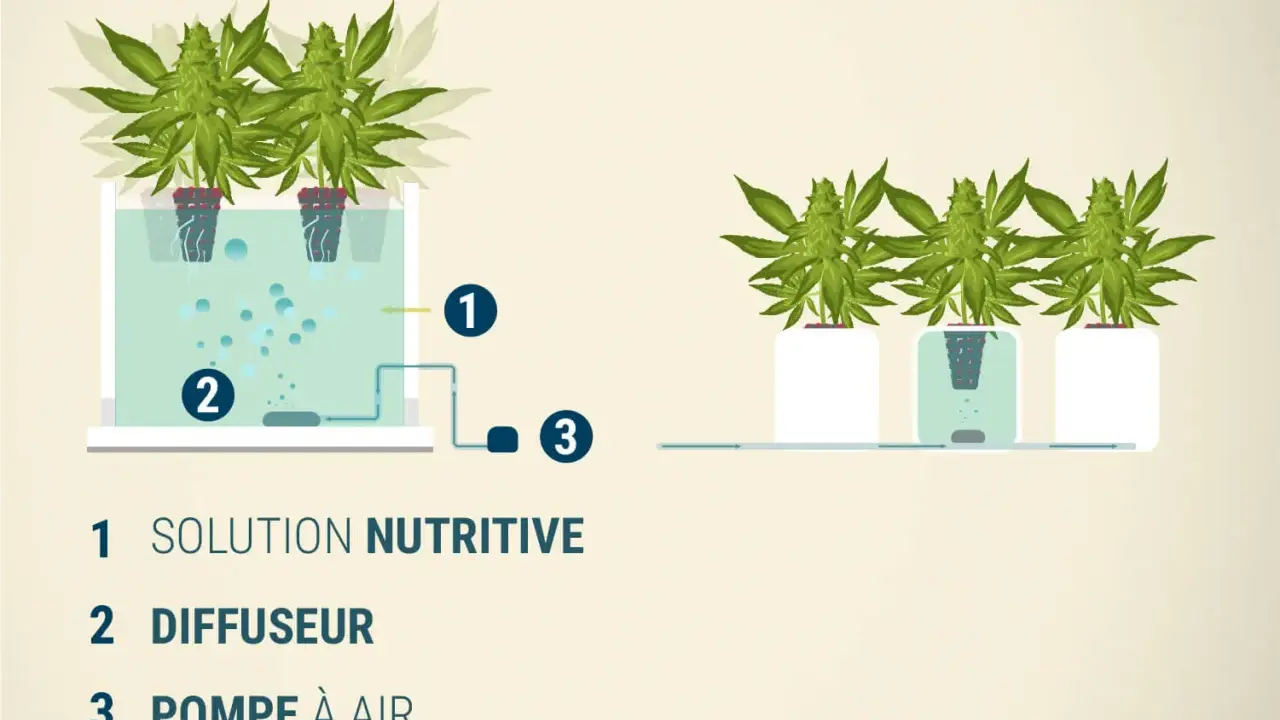

Le DWC, ou culture en eau profonde, suspend les plantes au-dessus d’un bac rempli de solution nutritive. Les racines plongent dans l’eau, tandis qu’une pompe à air produit des bulles pour éviter que le système ne devienne pauvre en oxygène.
Schéma DWC simplifié
Couvercle percé → panier ajouré → racines immergées → solution nutritive → diffuseur d’air au fond du bac.
Dimensions pratiques
- Un bac de 10 à 20 litres convient à une ou deux plantes de petite taille.
- Prévoir environ 20 à 30 cm de profondeur pour laisser les racines se développer.
- Le couvercle doit bloquer la lumière afin d’éviter les algues.
- Le diffuseur d’air doit fonctionner en continu, avec une pompe adaptée au volume du bac.
Ce montage convient très bien à la laitue, au basilic, à la menthe, à la roquette et au cresson. Je le recommande souvent aux débutants parce qu’il comporte peu de pièces et qu’une inspection visuelle suffit généralement pour voir si les racines restent blanches et correctement oxygénées.
Sa limite est claire. Une panne d’air prolongée peut abîmer les racines en quelques heures, surtout lorsque la température de l’eau augmente. Le DWC est donc simple à construire, mais il ne faut pas le laisser sans surveillance pendant plusieurs jours.
Le système NFT convient aux salades et aux petits espaces
Dans un système NFT, les plantes sont installées dans des canaux inclinés. Une fine couche de solution nutritive coule au fond de chaque canal et revient vers le réservoir. Les racines touchent cette pellicule d’eau tout en restant en partie exposées à l’air.
Schéma NFT domestique
Réservoir bas → pompe immergée → tuyau d’alimentation → gouttière inclinée → retour vers le réservoir.
Comment construire une pente correcte
Pour une petite installation, une pente de 1 à 3 % suffit généralement. Cela représente environ 1 à 3 cm de différence de hauteur par mètre de gouttière. Une pente trop faible crée des zones stagnantes, tandis qu’une pente trop forte réduit le contact entre l’eau et les racines.
Les canaux doivent rester assez larges pour éviter que les racines ne bouchent le passage. Pour des laitues et des aromates, un espacement de 20 à 25 cm entre les plants est souvent plus pratique qu’une plantation très serrée. Les racines ont ainsi davantage d’air et l’entretien devient plus simple.
Le NFT consomme peu d’eau et exploite bien un balcon, une serre ou un mur végétal. En revanche, il dépend fortement de la pompe. Si la circulation s’arrête, les racines peuvent sécher rapidement. J’ajoute donc un filtre en amont et je prévois toujours un accès facile à la pompe, plutôt que de l’enfermer au fond d’un meuble.
Le goutte-à-goutte offre plus de souplesse pour les plantes fruitières
Le système goutte-à-goutte distribue la solution nutritive au sommet du substrat. L’eau traverse les billes d’argile, la fibre de coco ou un autre support neutre, puis s’écoule vers le réservoir. Ce plan est particulièrement intéressant pour les tomates, les fraisiers, les concombres et les poivrons.
Schéma goutte-à-goutte avec récupération
Réservoir → pompe → répartiteur → goutteurs → pots remplis de substrat → bac de récupération → réservoir.
Chaque pot doit disposer d’un drainage efficace. Sans retour d’eau, les sels minéraux peuvent s’accumuler dans le substrat et brûler les racines. Avec un système récupéré, il faut surveiller davantage le pH et la conductivité électrique, car la solution se concentre au fil du temps.
| Système | Plantes adaptées | Point fort | Risque principal |
|---|---|---|---|
| DWC | Laitues, basilic, herbes | Construction simple | Manque d’oxygène en cas de panne d’air |
| NFT | Salades, roquette, aromates | Faible consommation d’eau | Racines rapidement sèches si la pompe s’arrête |
| Goutte-à-goutte | Tomates, fraises, poivrons | Débit réglable plante par plante | Goutteurs bouchés ou substrat trop humide |
Pour une première installation, je choisirais le DWC pour les aromates et le NFT pour plusieurs laitues. Le goutte-à-goutte devient plus pertinent dès que les plantes sont volumineuses ou ont des besoins différents.
Les réglages à inscrire directement sur le plan
Un bon dessin doit aussi indiquer les points de contrôle. Notez la capacité du réservoir, la puissance de la pompe, la hauteur de refoulement, la fréquence de nettoyage et l’emplacement du pH-mètre. Ces détails évitent de transformer un montage propre en système difficile à dépanner.
pH et conductivité
Pour la plupart des légumes-feuilles, je démarre avec une solution située entre 5,5 et 6,5 de pH. La conductivité électrique, ou EC, mesure la quantité globale de sels dissous. Elle doit rester modérée pour les jeunes plants, puis augmenter progressivement selon la culture et les indications de l’engrais.
La University of Minnesota Extension recommande de raisonner le pH et l’EC en fonction de la plante et du système, plutôt que d’appliquer une valeur identique à toutes les cultures. C’est une précaution importante, car une laitue et une tomate n’ont ni la même taille ni la même demande nutritive.
Lire aussi : Quand semer les carottes pour une récolte régulière ?
Eau, lumière et température
- Utilisez une eau propre et laissez-la reposer si elle est fortement chlorée.
- Maintenez idéalement la solution autour de 18 à 22 °C.
- Prévoyez une lumière suffisante, surtout en intérieur ou sur un balcon peu exposé.
- Contrôlez le niveau d’eau tous les 2 à 3 jours au début.
- Nettoyez le réservoir et les conduites environ toutes les 2 à 4 semaines, selon l’encrassement.
La lumière est souvent sous-estimée. Un plan parfait ne compensera pas une installation placée dans un coin sombre. Pour une culture intérieure, la lampe doit être placée au-dessus du feuillage et réglée selon la plante, sans chauffer excessivement le réservoir.
Les erreurs qui rendent un plan hydroponique inutilisable
La première erreur consiste à dessiner un réservoir fermé et impossible à atteindre. Il faut pouvoir retirer la pompe, mesurer la solution et évacuer l’eau sans démonter toute la structure. Une ouverture de service de 15 à 20 cm peut faire une grande différence.
La deuxième est de prévoir un retour trop étroit. Les racines et les dépôts peuvent réduire le débit, provoquer un débordement ou laisser une partie du système sans irrigation. Pour un montage domestique, un retour légèrement plus large que le tuyau d’alimentation apporte une marge de sécurité utile.
Je déconseille aussi les réservoirs transparents. Ils semblent pratiques pour observer le niveau, mais la lumière favorise les algues. Un contenant opaque, ou simplement recouvert d’un matériau qui bloque la lumière, demande beaucoup moins de nettoyage.
- Ne surchargez pas un petit bac avec de grandes plantes.
- Ne mélangez pas plusieurs engrais au hasard.
- Ne placez pas le matériel électrique sous les raccords d’eau.
- Ne négligez pas le bruit et les vibrations si le système est installé dans une pièce de vie.
Avant de planter, faites fonctionner le montage avec de l’eau claire pendant 24 heures. Vous repérerez ainsi les fuites, les zones mal drainées et le bruit réel de la pompe. Cette étape simple évite beaucoup de réparations une fois les plantes installées.
Le bon premier plan tient sur une feuille
Pour démarrer sans vous compliquer la vie, dessinez un bac opaque, deux paniers ajourés, une pompe à air, un diffuseur et un accès de nettoyage. Ce petit DWC permet de comprendre le niveau d’eau, l’oxygénation et la réaction des plantes avant de passer à une structure NFT plus longue.
Ajoutez sur le schéma les flèches de circulation, les dimensions, les points de mesure et la procédure de vidange. Un plan hydroponique réussi n’est pas celui qui contient le plus de tuyaux, mais celui que vous pouvez comprendre, nettoyer et réparer sans hésitation.
