Une installation photovoltaïque ne produit pas la même quantité d’électricité à chaque heure. Sa puissance augmente le matin, atteint généralement un maximum autour du midi solaire, puis diminue jusqu’au coucher du soleil. Comprendre cette courbe permet d’estimer la production réelle, de mieux choisir l’orientation des panneaux et d’adapter les usages de la maison.
La courbe solaire aide surtout à relier production et consommation
- Forme en cloche : la production monte le matin, atteint un pic, puis redescend.
- Midi solaire : le maximum ne correspond pas toujours à 12 heures sur l’horloge.
- Rendement annuel : en France, 1 kWc produit souvent environ 900 à 1 400 kWh par an, selon la région et l’installation.
- Météo et orientation : les nuages, l’ombrage, l’inclinaison et la température modifient fortement le graphique.
- Autoconsommation : lancer les appareils pendant les heures ensoleillées permet d’utiliser davantage l’électricité produite.
À quoi ressemble la production d’un panneau solaire sur une journée
Par temps clair, la représentation prend une forme de cloche plus ou moins régulière. La puissance est presque nulle avant le lever du soleil, augmente progressivement avec la lumière, atteint un sommet autour du midi solaire, puis baisse jusqu’à devenir nulle le soir.
Le midi solaire varie selon la date et la longitude du lieu. Il ne correspond donc pas systématiquement à 12 heures, ni même à 13 heures en période d’heure d’été. Pour une maison équipée de panneaux orientés plein sud, le pic se situe souvent au milieu de la journée, mais sa hauteur dépend de la saison et de la météo.
| Moment de la journée | Évolution habituelle | Ce que cela signifie |
|---|---|---|
| Matin | Montée progressive | La lumière augmente, mais la puissance reste limitée au début. |
| Milieu de journée | Point haut de la courbe | La production instantanée est généralement maximale. |
| Après-midi | Descente progressive | Le soleil baisse et l’angle des rayons devient moins favorable. |
| Soir et nuit | Production nulle | La maison utilise le réseau ou une batterie si elle en possède une. |
Je conseille de regarder cette forme avant de parler de rendement. Elle montre immédiatement une réalité souvent mal anticipée les panneaux produisent surtout lorsque la lumière est disponible, alors que les besoins du foyer peuvent être plus élevés le matin et en soirée.
Comment lire correctement le graphique
Deux courbes peuvent sembler comparables alors qu’elles ne mesurent pas la même chose. La puissance s’exprime en watts ou en kilowatts et indique ce que l’installation produit à un instant donné. L’énergie s’exprime en wattheures ou en kilowattheures et correspond à la quantité produite pendant une durée.
Sur un graphique quotidien, l’axe horizontal représente généralement les heures. L’axe vertical peut indiquer la puissance en kW. Pour obtenir l’énergie de la journée, on additionne la production sur toute la période. Visuellement, cela correspond à la surface située sous la courbe.
Puissance crête et production réelle
Une installation de 3 kWc ne produit pas 3 kW en permanence. Le kWc indique une puissance maximale mesurée dans des conditions standardisées, utiles pour comparer les panneaux, mais rarement reproduites exactement sur un toit.
La production réelle baisse notamment lorsque les panneaux sont chauds, mal orientés, partiellement ombragés ou soumis à une lumière diffuse. Un panneau peut donc fonctionner correctement tout en affichant une courbe plus basse que sa puissance nominale.

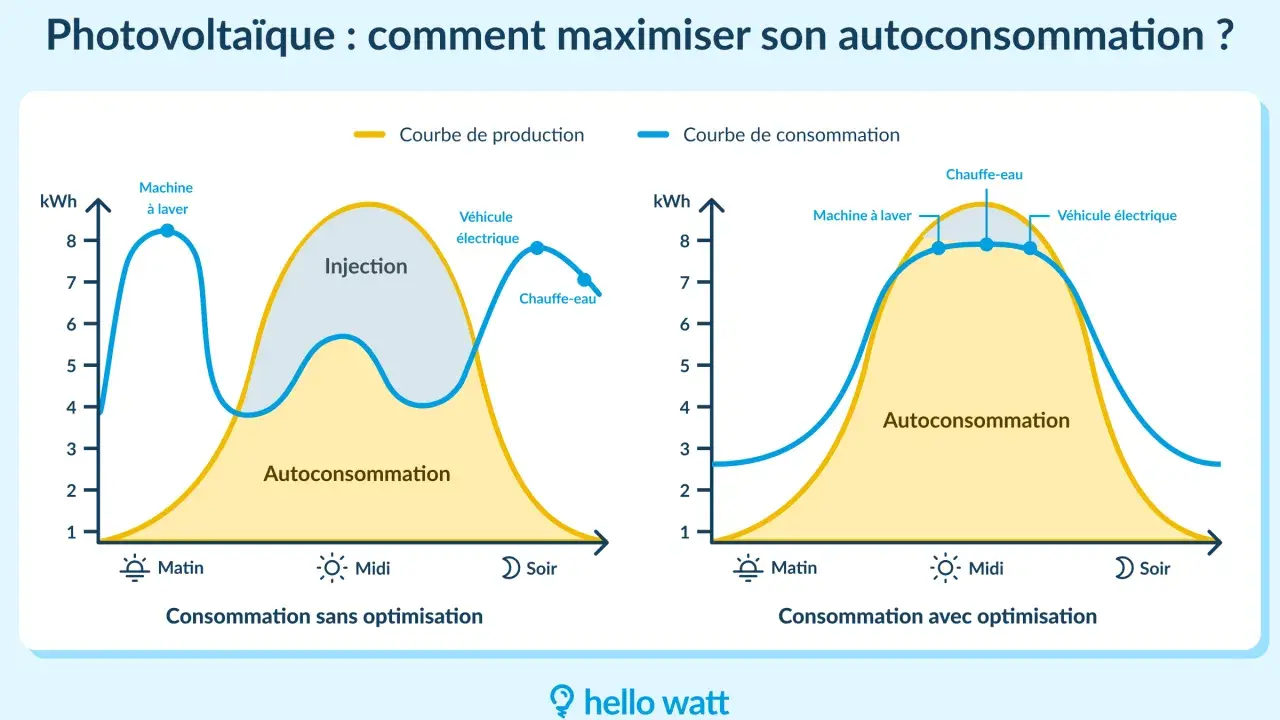

Courbe de production et courbe de consommation
Pour évaluer l’intérêt de l’autoconsommation, il faut superposer la production solaire à la consommation du logement. Le surplus apparaît lorsque la courbe photovoltaïque dépasse les besoins instantanés. À l’inverse, le réseau fournit l’électricité lorsque la consommation reste supérieure à la production.
C’est cette comparaison qui compte réellement sur une facture. Une grande installation peut produire beaucoup d’énergie tout en laissant une part importante du surplus partir vers le réseau si le logement est vide pendant la journée.
Pourquoi la courbe change selon la saison et la région
En France, le profil varie fortement entre décembre et juin. En hiver, les journées sont plus courtes, le soleil reste bas et les passages nuageux sont souvent plus fréquents. En été, la courbe s’étale davantage et la production quotidienne est généralement plus élevée, même si une forte chaleur peut réduire légèrement le rendement des cellules.
La localisation compte aussi. À puissance installée identique, une maison située dans le sud de la France obtient en général un productible supérieur à une maison du nord, mais l’écart dépend également de l’orientation, de l’inclinaison et des ombres environnantes.
L’influence de l’orientation
Une orientation plein sud favorise souvent une production importante au milieu de la journée. Une orientation sud-est avance la montée de la courbe, tandis qu’une orientation sud-ouest décale davantage la production vers l’après-midi.
Les panneaux est-ouest peuvent être intéressants pour une famille qui consomme le matin et en fin de journée. Leur pic est souvent moins haut qu’avec une orientation sud, mais la production est mieux répartie. À mes yeux, cette répartition peut être plus utile qu’un rendement théorique maximal lorsque l’objectif principal est l’autoconsommation.
Les ombres et les nuages
Une cheminée, un arbre ou un bâtiment voisin peut créer une baisse nette sur la courbe, parfois à des heures précises. Les nuages provoquent plutôt des variations rapides et irrégulières, avec une production qui peut remonter en quelques minutes lorsque le soleil réapparaît.
Une petite ombre n’a pas toujours un effet limité. Selon le câblage et le type d’onduleur, elle peut affecter une partie plus large du champ photovoltaïque. Une étude des ombres sur une journée complète, à différentes saisons, évite les mauvaises surprises.
Quels repères de production utiliser en France
Les estimations doivent rester des ordres de grandeur. Pour une installation correctement dimensionnée, on retient souvent environ 900 à 1 400 kWh par kWc et par an en France métropolitaine. Le bas de la fourchette correspond notamment aux zones moins favorisées ou aux toitures présentant des pertes, tandis que le haut concerne les situations bien orientées et bien dégagées.
| Puissance installée | Production annuelle indicative | Production quotidienne moyenne sur l’année |
|---|---|---|
| 1 kWc | 900 à 1 400 kWh | 2,5 à 3,8 kWh |
| 3 kWc | 2 700 à 4 200 kWh | 7,4 à 11,5 kWh |
| 6 kWc | 5 400 à 8 400 kWh | 14,8 à 23 kWh |
Ces moyennes cachent de grandes différences entre les mois. Une installation de 3 kWc peut produire seulement quelques kilowattheures sur une journée hivernale très couverte, puis dépasser 15 kWh lors d’une belle journée estivale. Il ne faut donc pas multiplier naïvement une moyenne annuelle par douze pour prévoir chaque mois.
Pour une première estimation, j’utilise plutôt trois niveaux. Je vérifie la production annuelle, j’observe le profil d’une journée d’hiver et celui d’une journée d’été, puis je compare ces deux courbes avec les habitudes du foyer. Cette méthode est plus parlante qu’un seul chiffre annuel.
Comment utiliser la courbe pour augmenter l’autoconsommation
La courbe devient réellement utile lorsqu’elle guide les usages. Le lave-linge, le lave-vaisselle, la pompe de piscine, la recharge d’un vélo électrique ou une partie de la recharge d’une voiture peuvent être programmés pendant la montée et le sommet de production.
- Faire fonctionner les appareils fortement consommateurs entre 10 heures et 16 heures lorsque la météo est favorable.
- Programmer le chauffe-eau pendant la période où la production est régulièrement élevée.
- Éviter de dimensionner les panneaux uniquement sur la consommation annuelle.
- Suivre la différence entre énergie produite, énergie consommée sur place et surplus injecté.

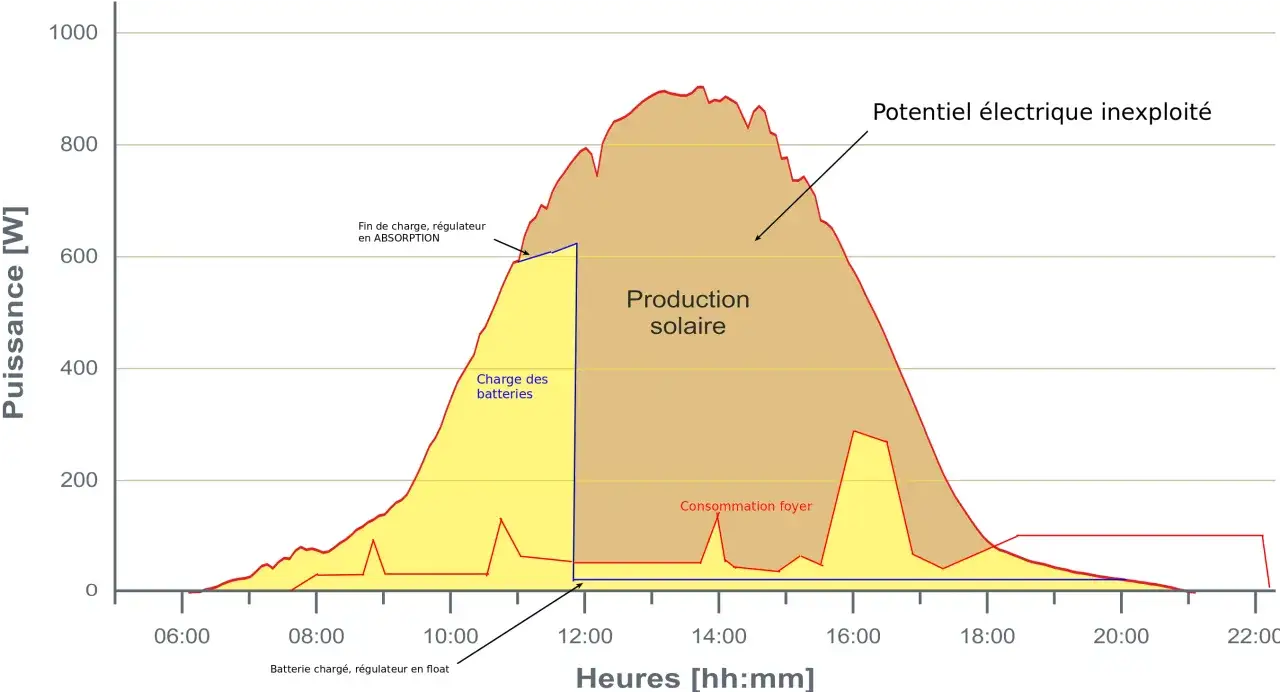

Une batterie peut déplacer une partie de l’électricité du milieu de journée vers le soir, mais elle ne rend pas le logement autonome toute l’année. Son coût, ses pertes de charge et sa durée de vie doivent être comparés au prix de l’électricité évitée. Dans beaucoup de foyers, le pilotage des appareils est la première optimisation à tester.
Lire aussi : Chauffe-eau solaire en hiver - production, gel et appoint
Un exemple simple
Imaginons une installation de 3 kWc qui produit 2,5 kW à midi. Si le logement consomme seulement 500 W, environ 2 kW sont disponibles pour le ballon d’eau chaude, une batterie ou l’injection selon le système choisi. Si le lave-vaisselle et le chauffe-eau fonctionnent à ce moment-là, une part plus importante de l’énergie reste utilisée sur place.
À l’inverse, lancer ces appareils à 21 heures ne change pas la production du jour. La courbe permet donc de distinguer une installation qui produit assez d’électricité d’une installation dont l’énergie est réellement utilisée au bon moment.
Que révèle une courbe anormale
Une courbe ne doit pas être parfaitement lisse. Les petites variations sont normales avec les nuages, la brume ou les changements de luminosité. En revanche, une baisse brutale et répétée à la même heure peut signaler un ombrage, un problème de connexion ou un défaut sur une partie des panneaux.
- Une courbe très basse toute la journée peut indiquer un mauvais réglage, un fort ombrage ou un défaut d’onduleur.
- Une coupure nette au milieu de la journée peut correspondre à une sécurité ou à une surchauffe.
- Une seule partie du champ qui produit moins peut révéler un problème sur une chaîne de panneaux.
- Une baisse progressive sur plusieurs mois peut être liée à l’encrassement, à la végétation ou à une évolution de l’ombrage.
Avant de conclure à une panne, je compare toujours la courbe avec la météo et les données des jours précédents. Les outils de suivi proposés par certains fabricants et les données de compteur peuvent aider, mais une intervention électrique doit rester du ressort d’un professionnel qualifié.
Les données nationales de RTE montrent d’ailleurs une production solaire calculée à des pas de temps réguliers, mais une courbe nationale est beaucoup plus lisse qu’une courbe individuelle. À l’échelle d’une maison, un seul nuage peut modifier fortement la puissance affichée.
Transformer la courbe en décision utile pour la maison
La bonne question n’est pas seulement de savoir combien de kilowattheures produiront les panneaux sur une année. Il faut aussi regarder à quelles heures, pendant quelles saisons et pour quels usages cette énergie sera disponible.
Une toiture sud peut maximiser la production annuelle. Une configuration est-ouest peut parfois mieux correspondre au rythme d’un foyer. Une batterie peut améliorer le décalage entre production et consommation, mais elle ne remplace ni une étude sérieuse ni des habitudes adaptées.
Pour avancer avec une estimation réaliste, comparez une courbe d’hiver, une courbe d’été et votre consommation heure par heure. Cette lecture simple permet de choisir une puissance cohérente, de repérer les pertes évitables et de faire du solaire un outil concret de sobriété énergétique.
